Plan qui me serve de base pour la fabrication. J'ai fais ces plans, en me basant sur divers documents trouvés sur le net.
Pour commencer, je part d'une partie de sphère, un peut plus que la moitié, elle vas me servir de bas pour le corp du robot.
Pour ce faire, j'utilise le même ballon et le même principe que j'avais utilise pour le dôme de R2D2.
Je recouvre le ballon de film alimentaire, pour éviter que sa colle, puis je passe de la résine avec de la fibre de verre par dessus.
une fois sec je retire le ballon et je fixe un disque de contreplaqué
Le support de tête
La tête
l'habillage de la forme de la partie basse elle est faite en carton
Système d'inclinaison de la tête.
La tête en place sur la partie haute du corp.
Le chapeau
Habillage du chapeau
Habillage de la partie haute du corp
Préparation de la partie basse du corp, évidement pour le système de fixation des sphères sous le corp, et pose du support de fixation mural du robot, qui dépassera par l'arrière.

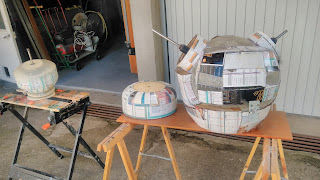

façonnage du corp pour ce faire j'utilise du contreplaque et du carton

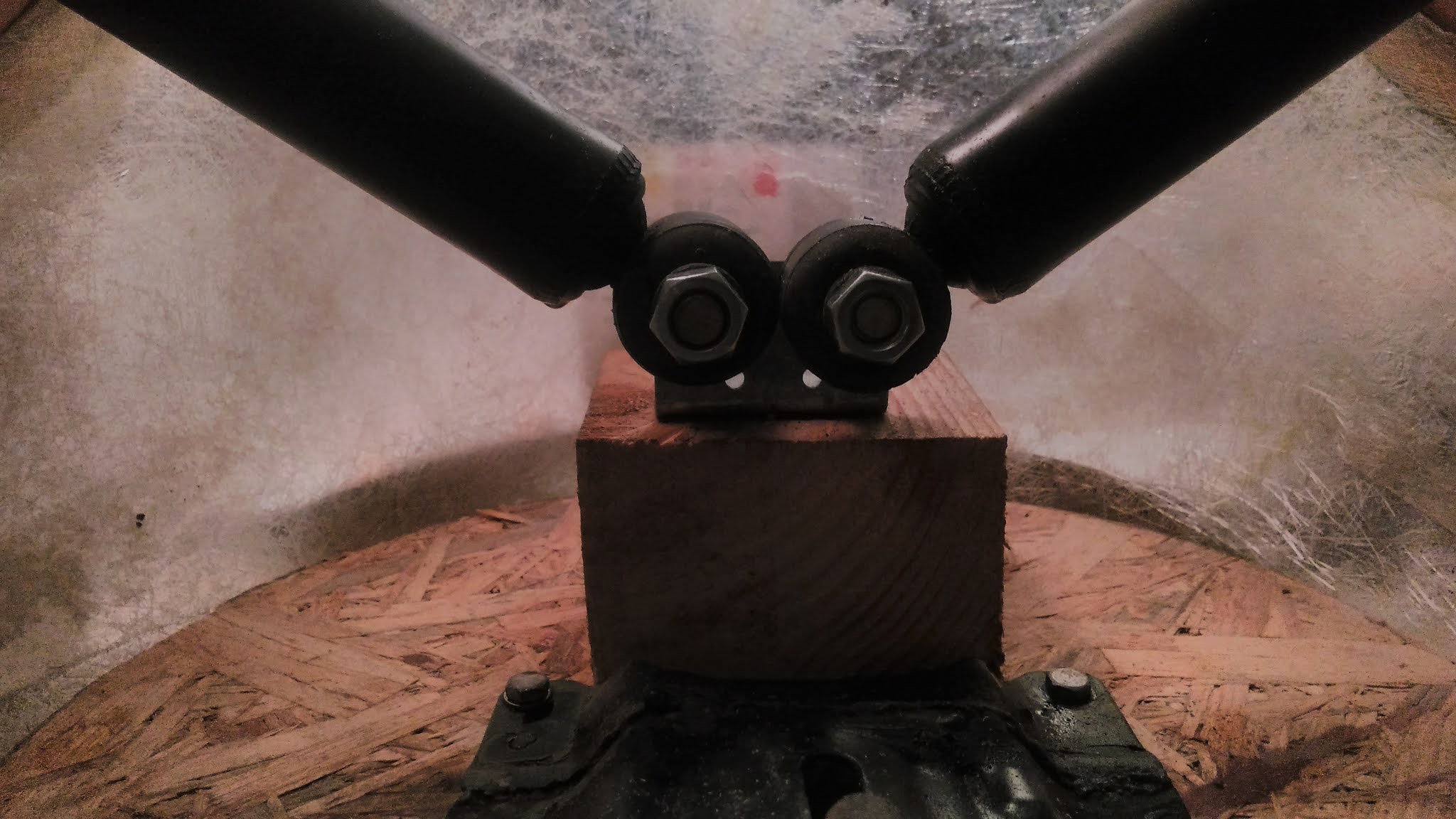

support des sphères un cube de bois fixé sur le contreplaque sur lequel est fixé une équerre métallique ou est boulonner deux vérin (des vieux amortisseur de voiture que jais percé afin qu'ils puissent être actionner à la main
entretoise soudé au vérin afin qu'ils aient l'inclinaison voulu
on vois dépasser des glissières sur lesquelles j'avais prévu de fixer les accessoire mobile mais elle seront abandonnées et j'utiliserais un autre système qui est visible plus loin.
passage de la résine sur le carton et fibrage de certaine zones

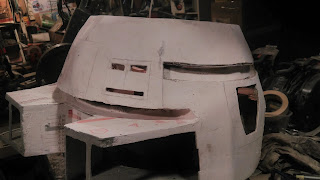

découpe et façonnage de certain relief
passage de l'enduit et ponçage
puis découpe des trappes
la partie arriéré est trop grande 'j'en retire donc une partie
tassage des détails à la Dremel

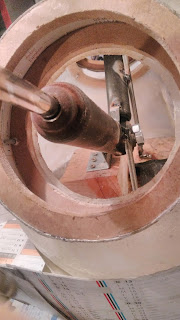

support pour les sphère qui serra soudé au vérin
je commence par souder une rondelle au bout du vérin puis je soude le support dessus
puis je fixe les sphère en plastique avec de le fibre de verre intérieur pour la première demie sphère et extérieur pour la seconde
les accessoires
pour les pinces avant j'utilise un vieux vérin de hayon de voiture que je raccourci
la mise en peinture
les pinces latérale son fixe a des antennes qui serve de vérin et permette de pivoter
la mise en place avec les autre robot
