statue de GOLDORAK au 1/10 la fabriquation







Cette statue est faite de 7 éléments démontables, la jambe droite, la jambe gauche, la culotte, le Corp., le bras droit, le bras gauche et la tète.

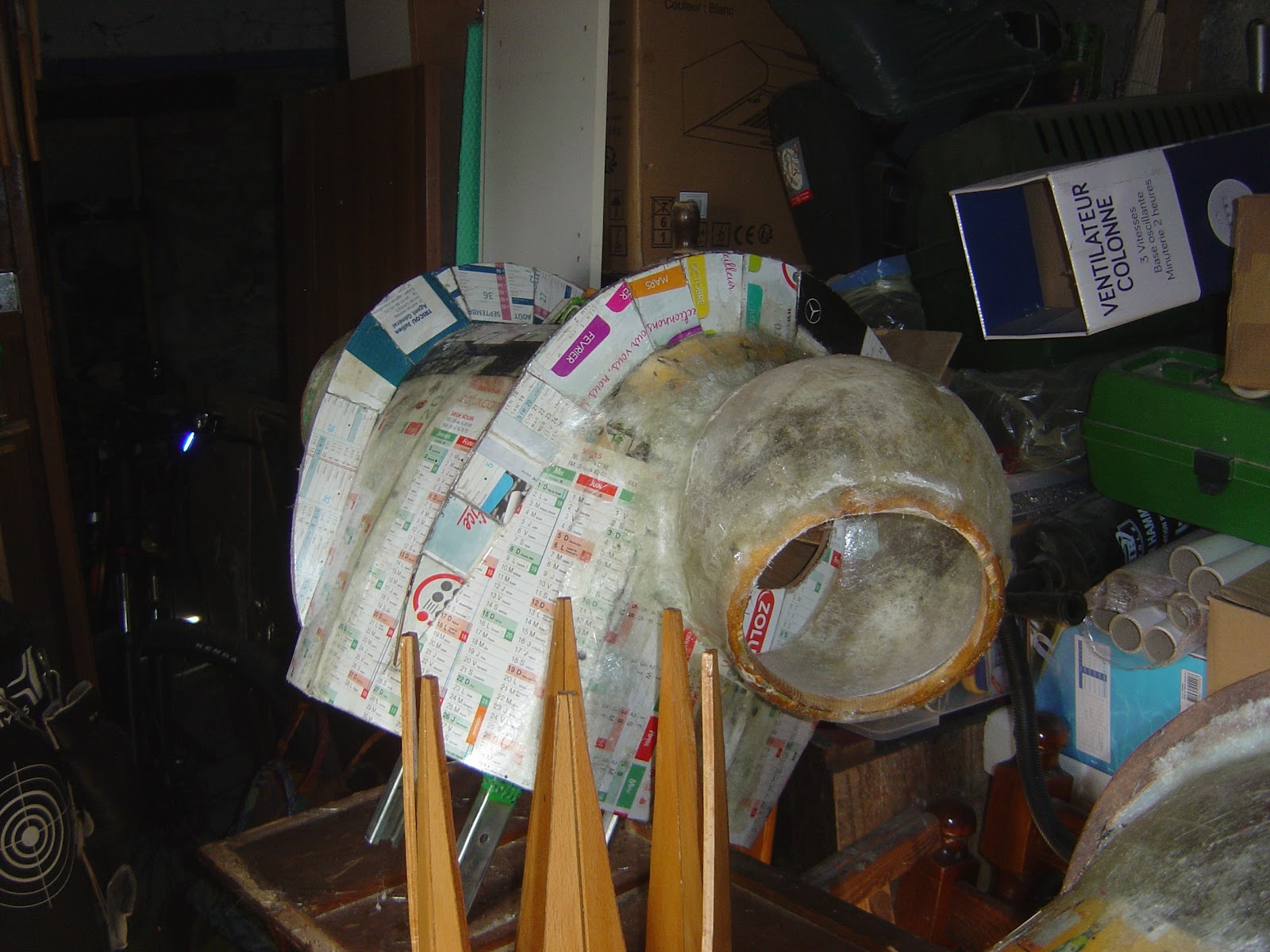

Elle est faite d'un squelette en métal fait avec des carrelets en métal decoupés sur un sommier métallique sur ce squelette sont fixe des entretoises  en bois qui servent d'ossature au différentes parties de goldorak qui sont façonnèes avec du carton de calendrier, du contreplaqué utiliser généralement comme fond de meuble qui une fois muillé peut être thermoformé certains élément comme les épaules par exemple son en en fibre de verre (résine et mat de verre).

Une fois la construction des éléments terminé, ils sont tous recouverts de résine époxy afin de solidifier l'ensemble pour certaines partie, j'y ajoute du mat de verre afin de renforcer certaine pièce. Puis  le tout et enduis de mastic de finition et poncé  avant d'être peint.

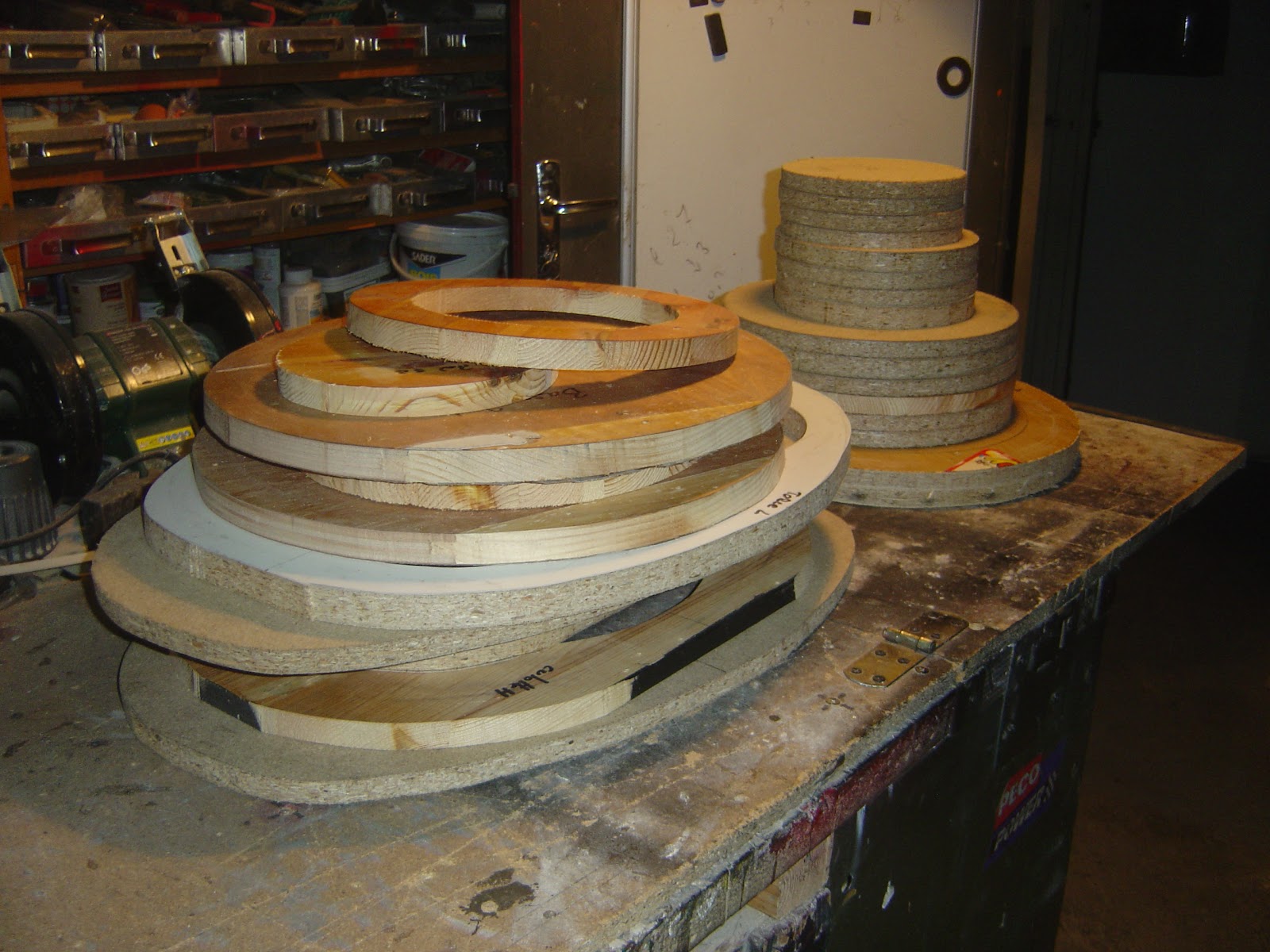

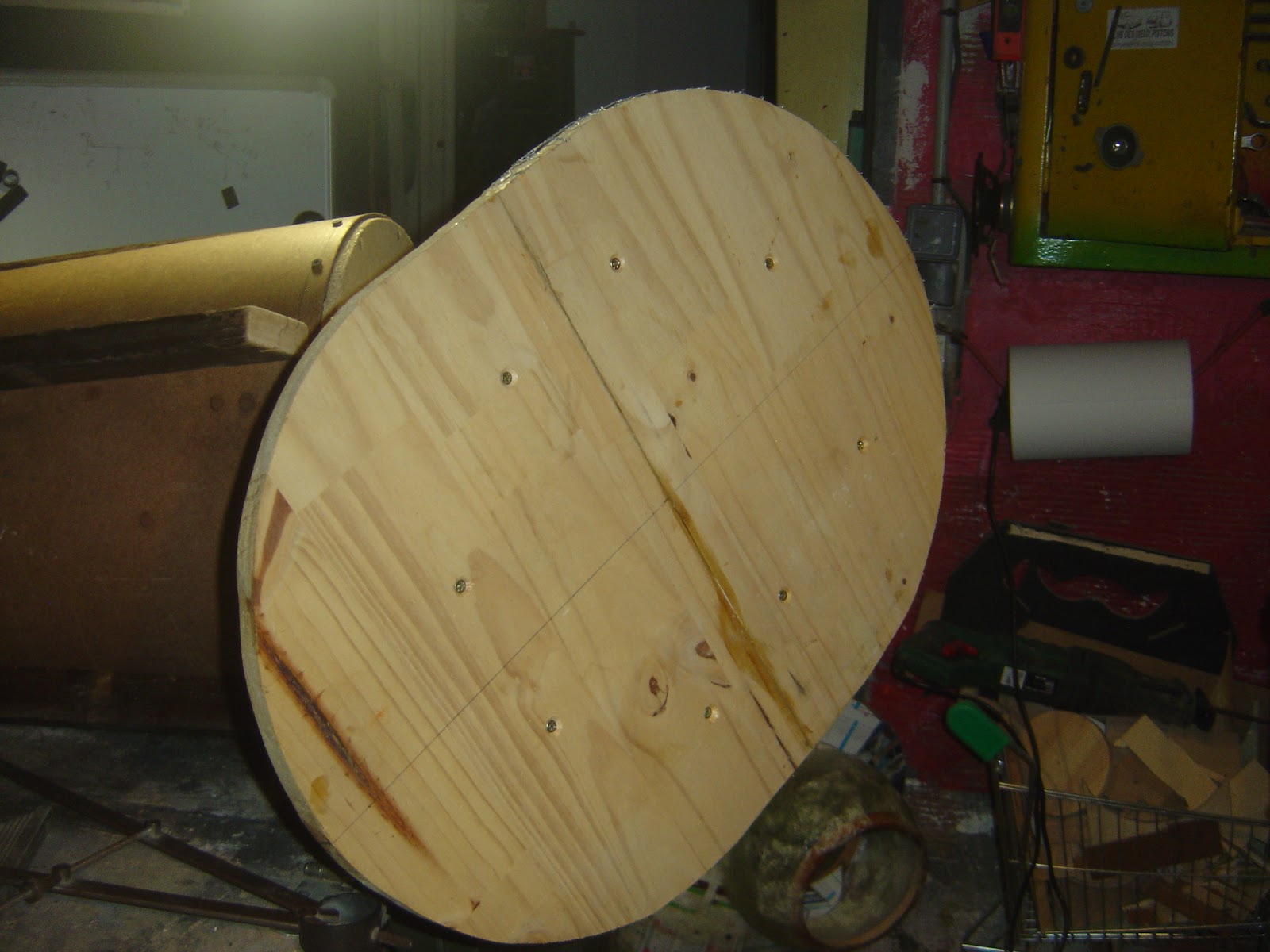

ossatures en bois des différents èlèments

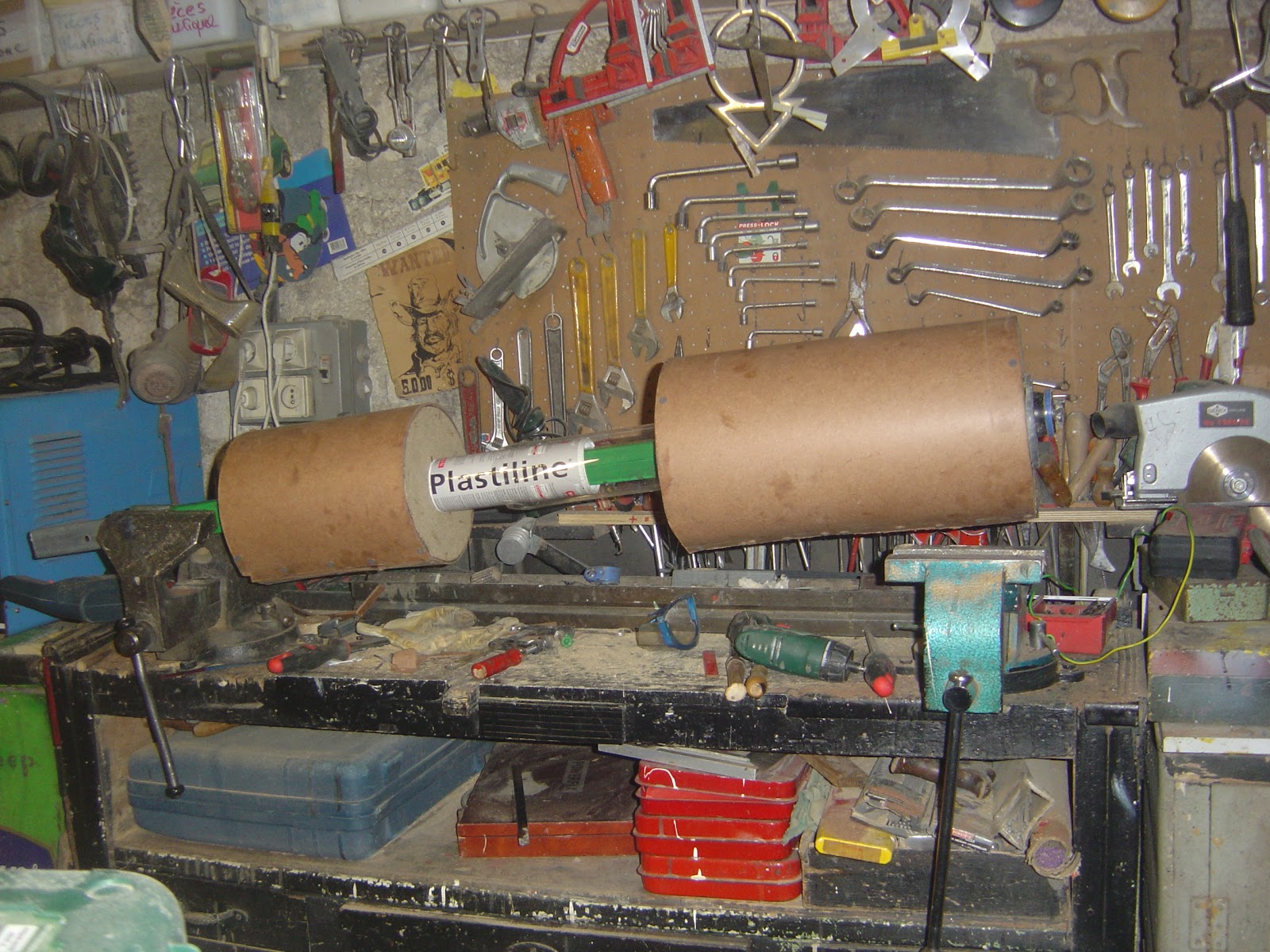

sommier qui servira a fabriquer le squelette


La construction
un peut plus de 200 heures

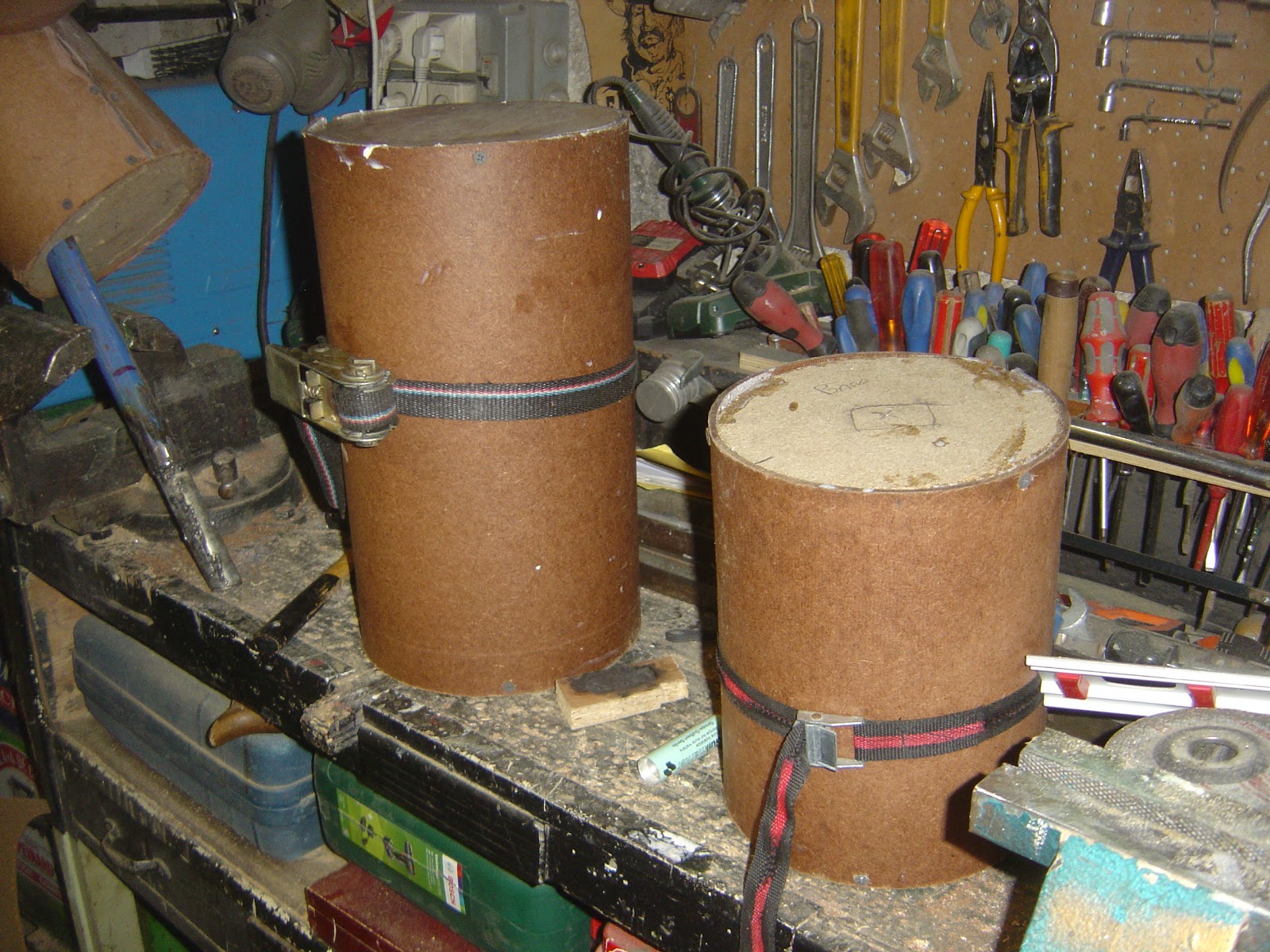

Les jambes

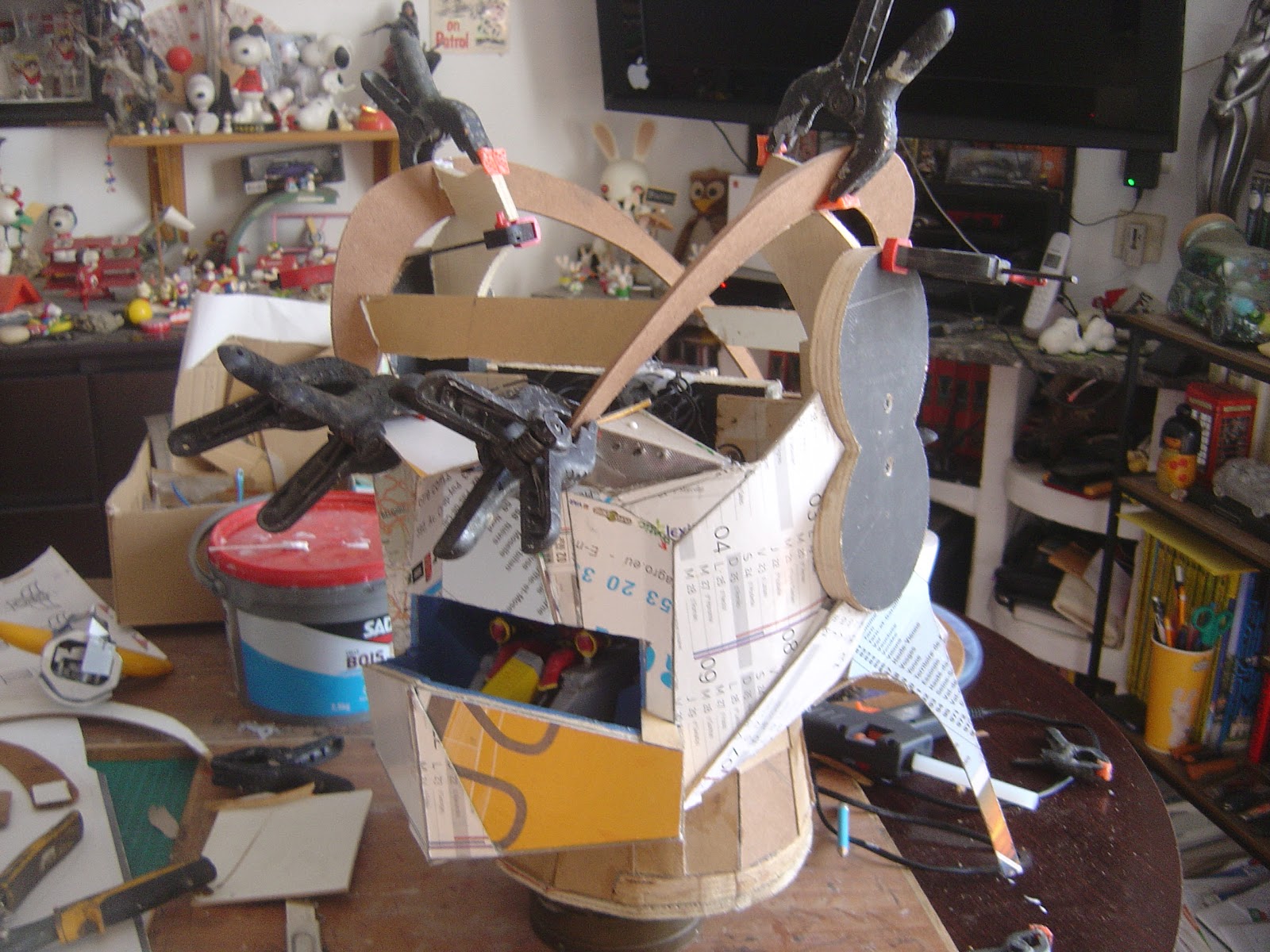

pour qu'il ne casse pas le contreplque et tranpé quelques minute dans l'eau  puis il est mis en forme et séché avec un pistolet thermique

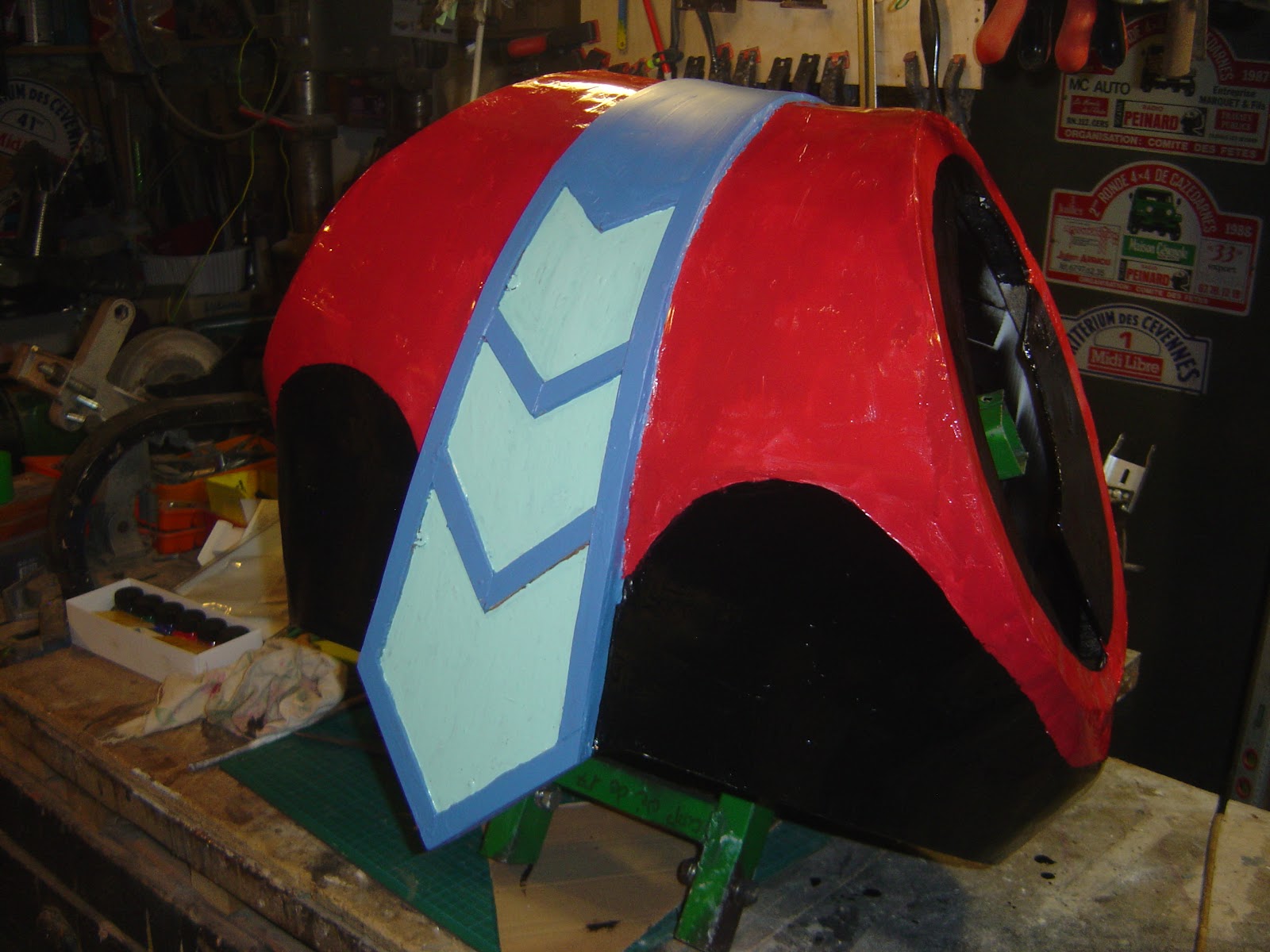

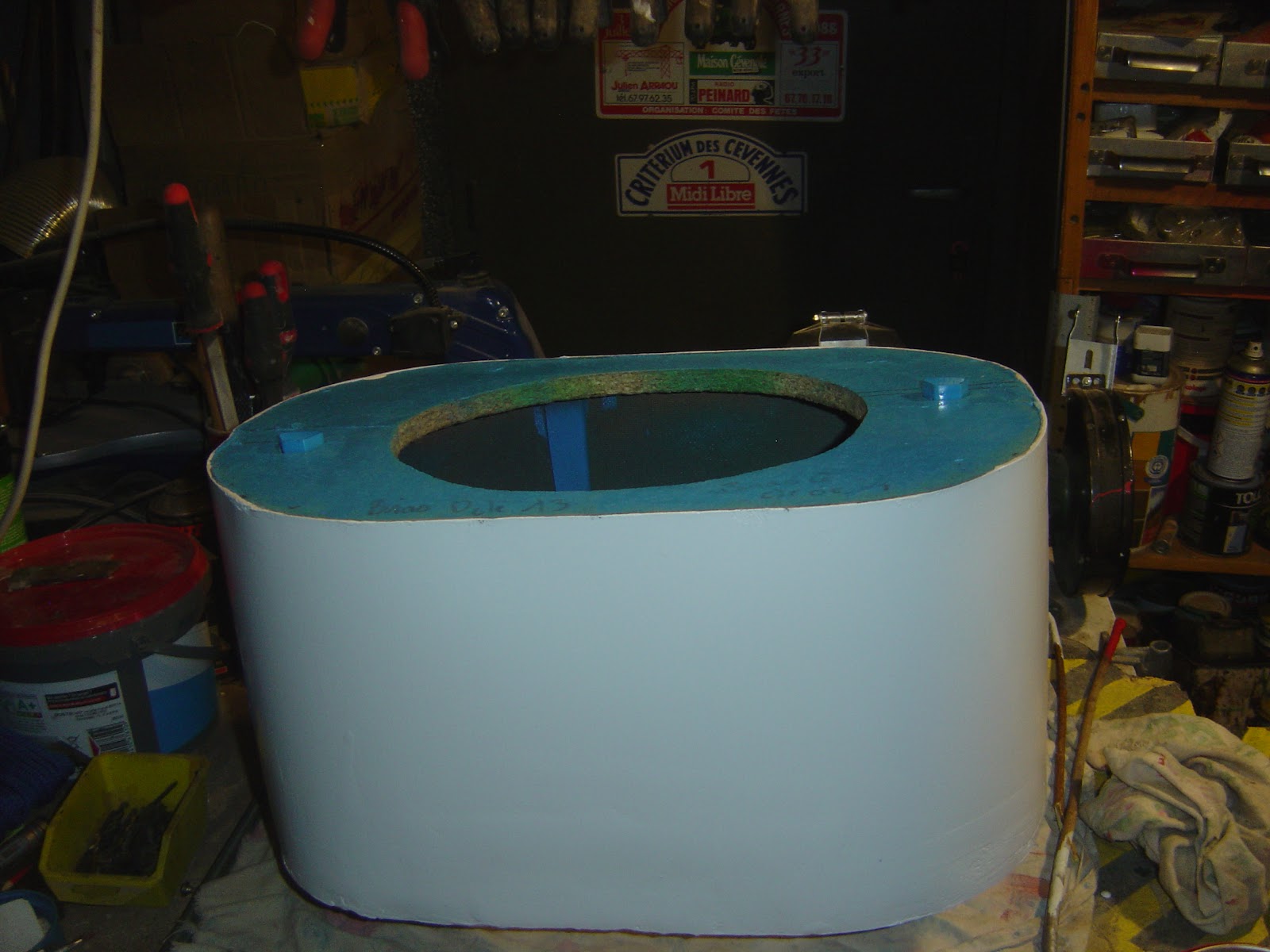

La culotte


boulon qui fixera la jambe à la culotte

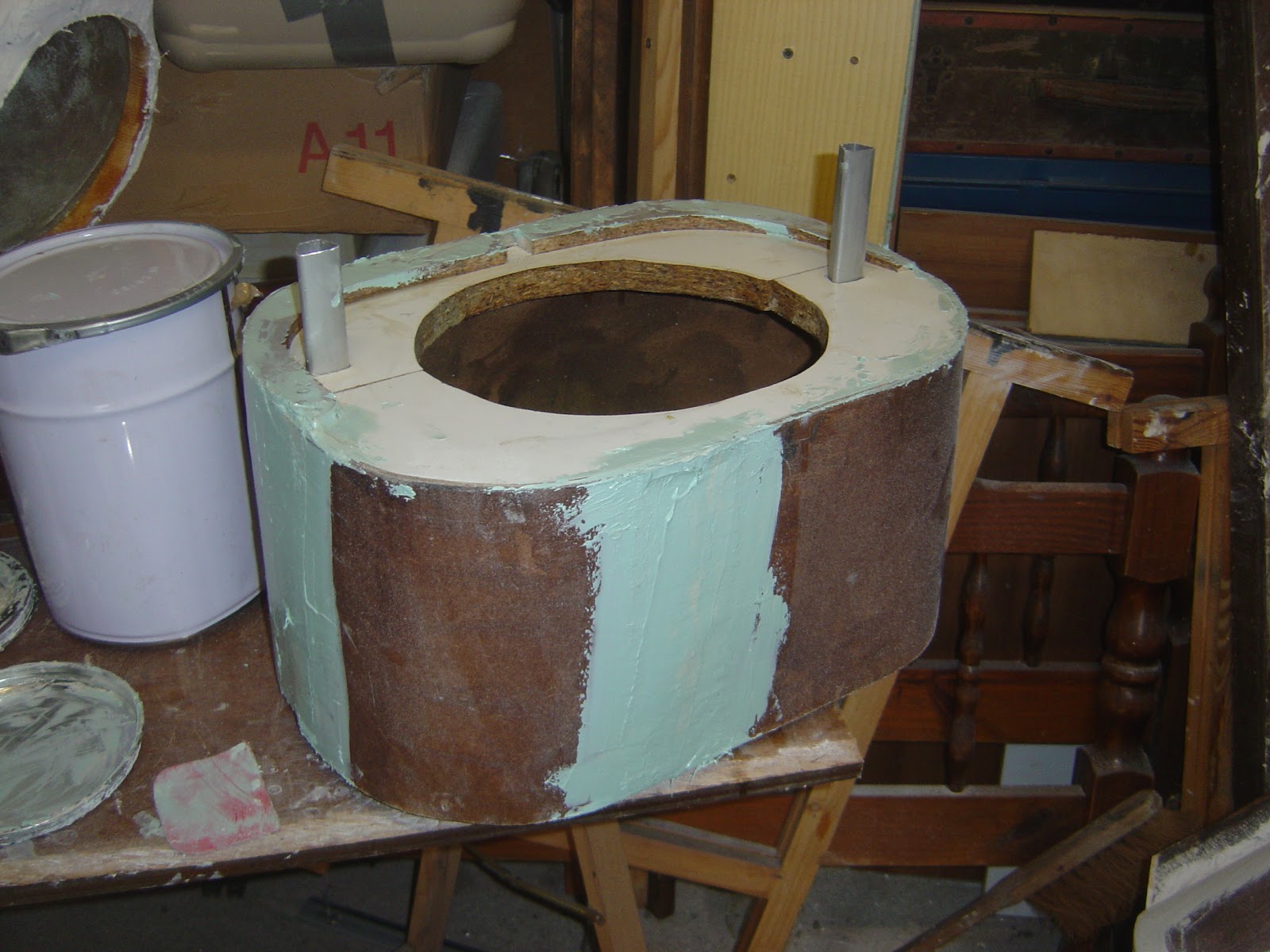

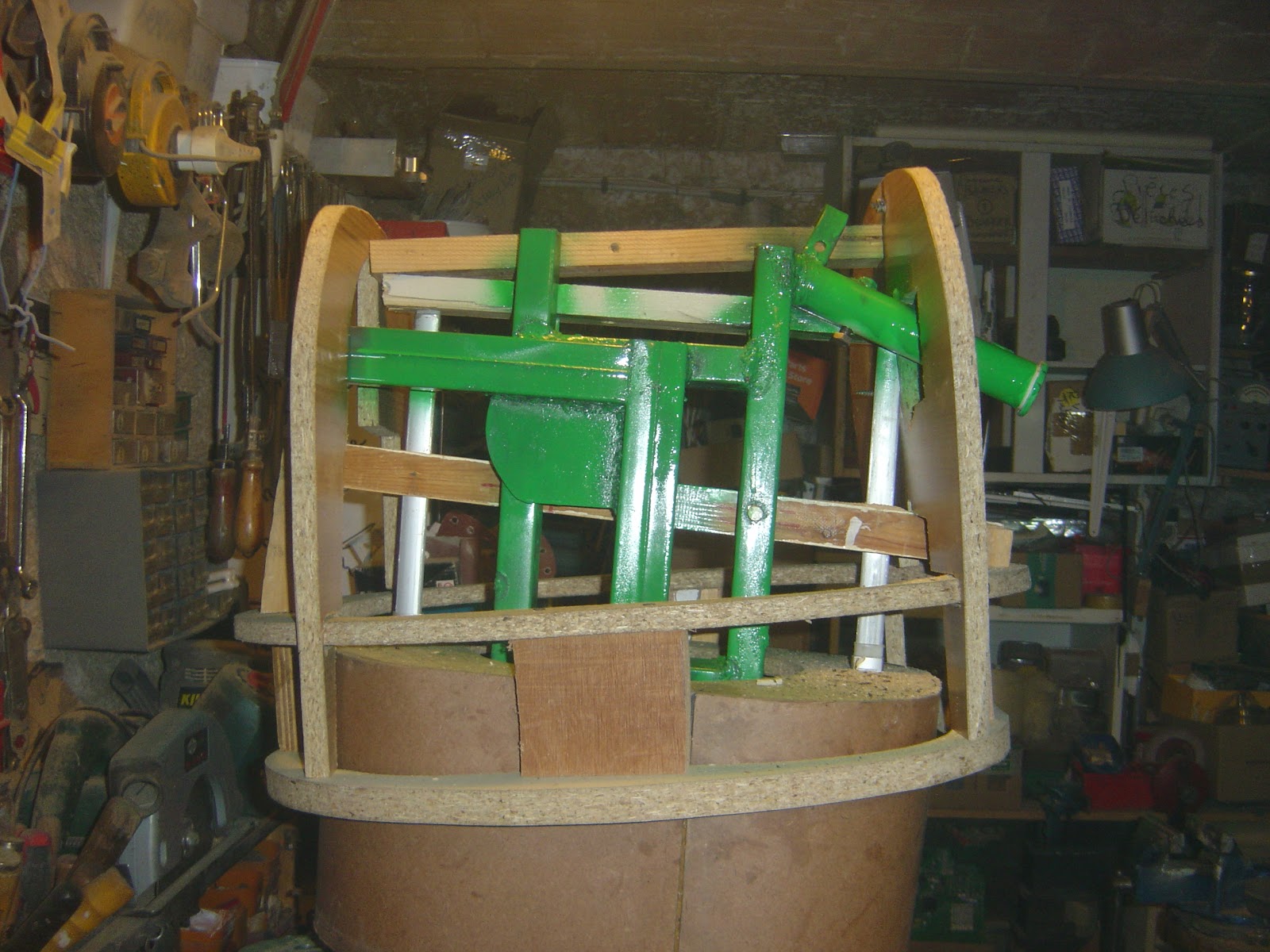

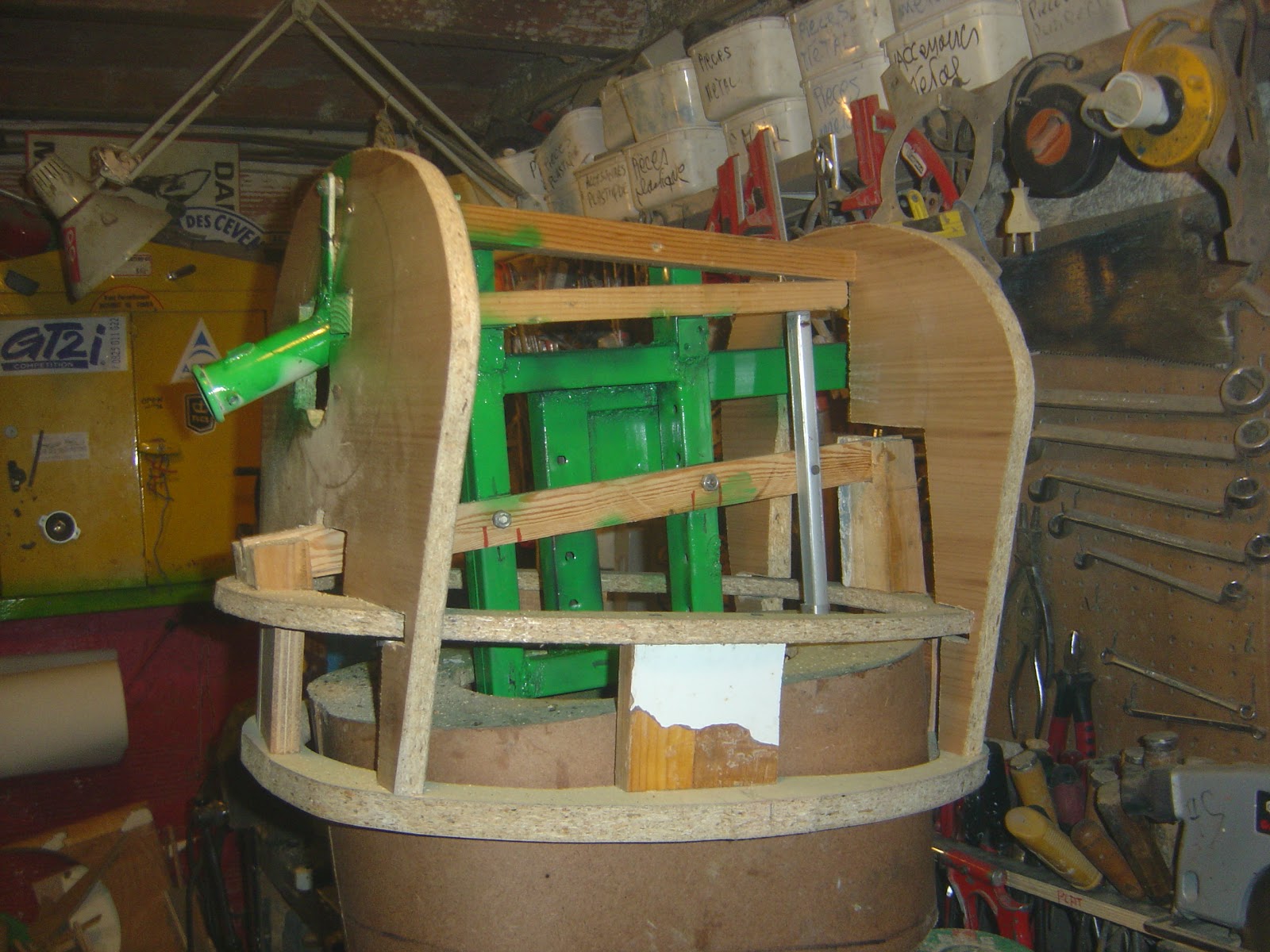

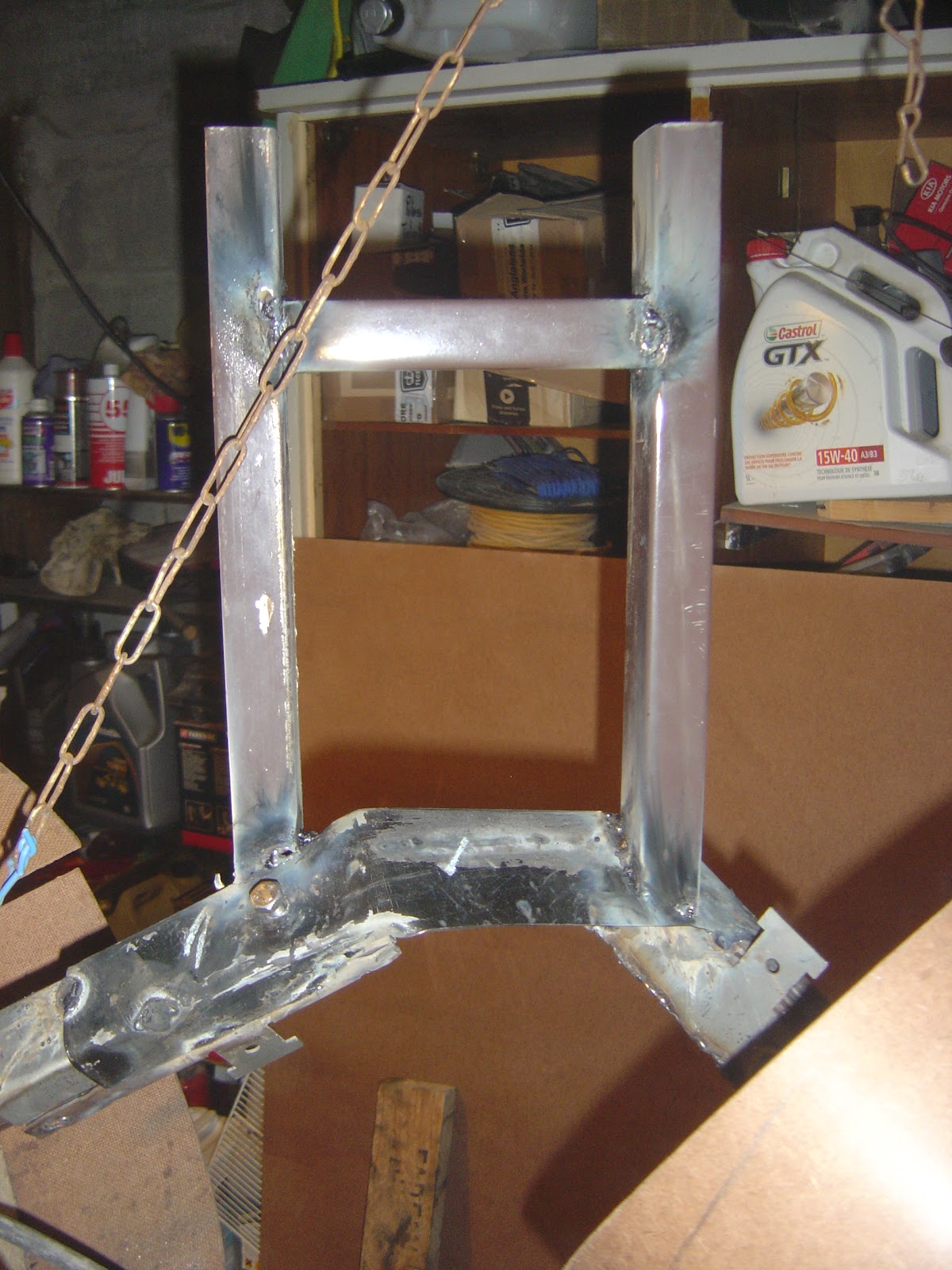

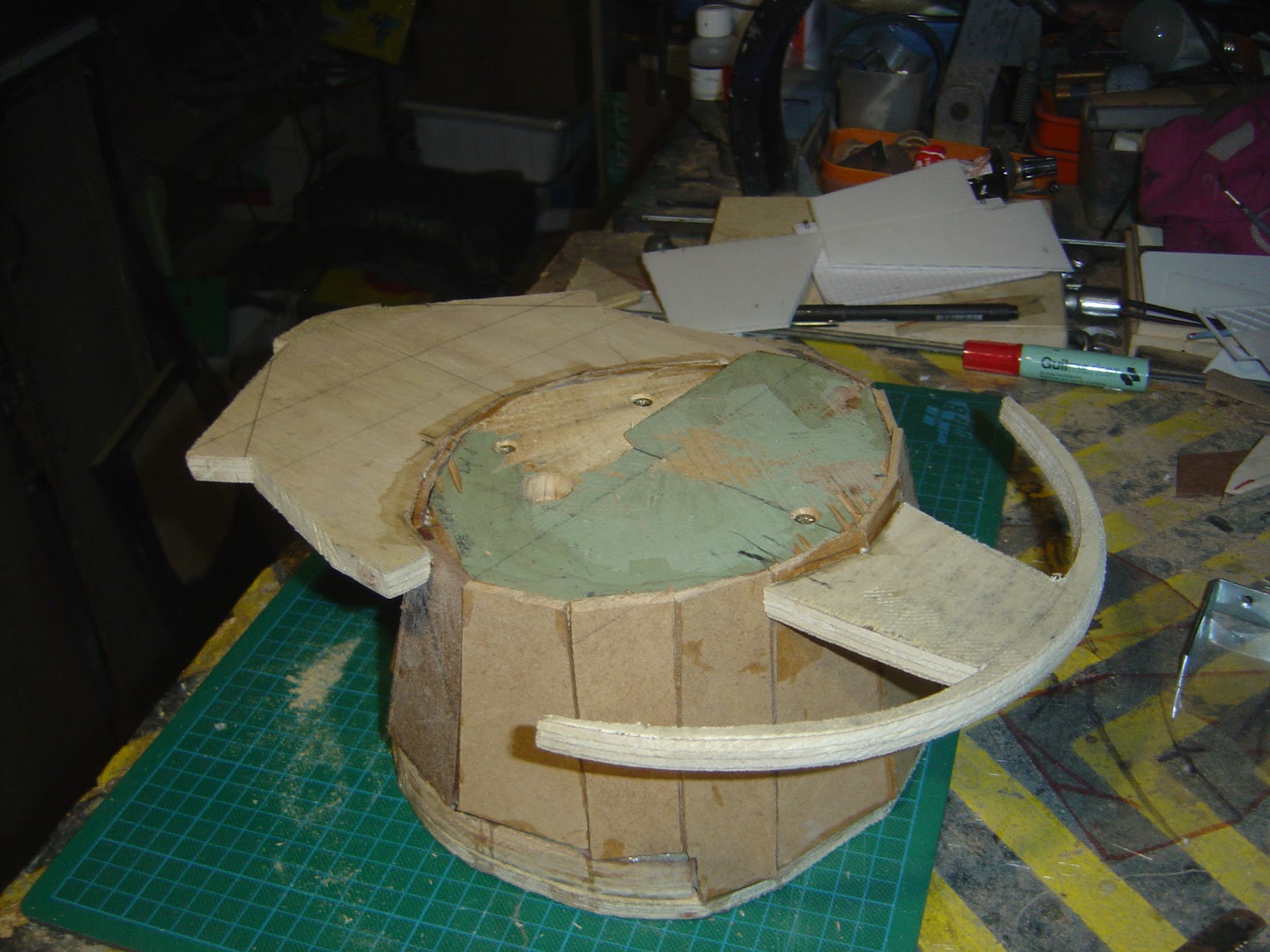

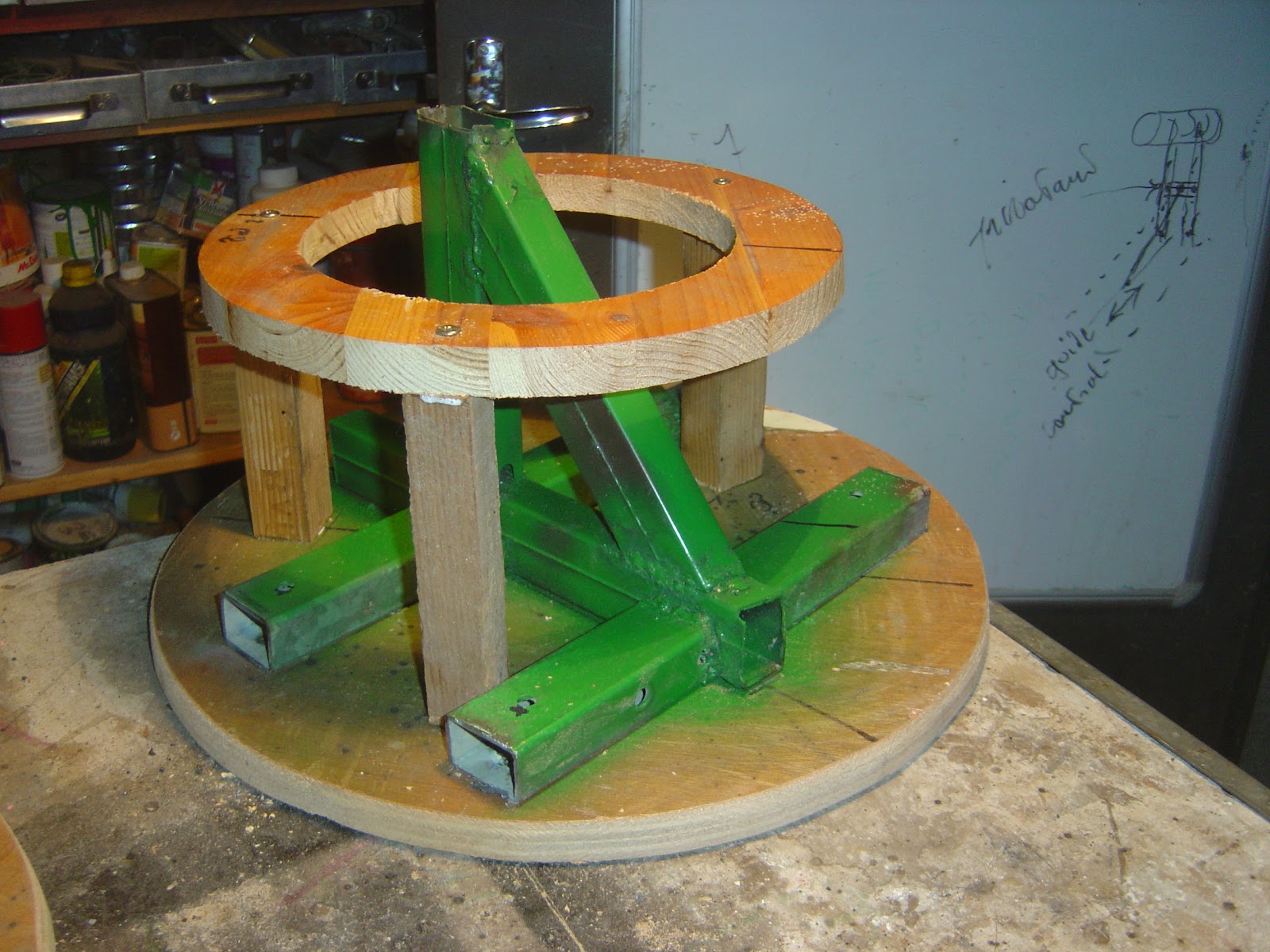

partie du squelette qui sera dans la culotte en bas viendront se fixer les jambes et le squelette du corp viendras s'enchasser en haut

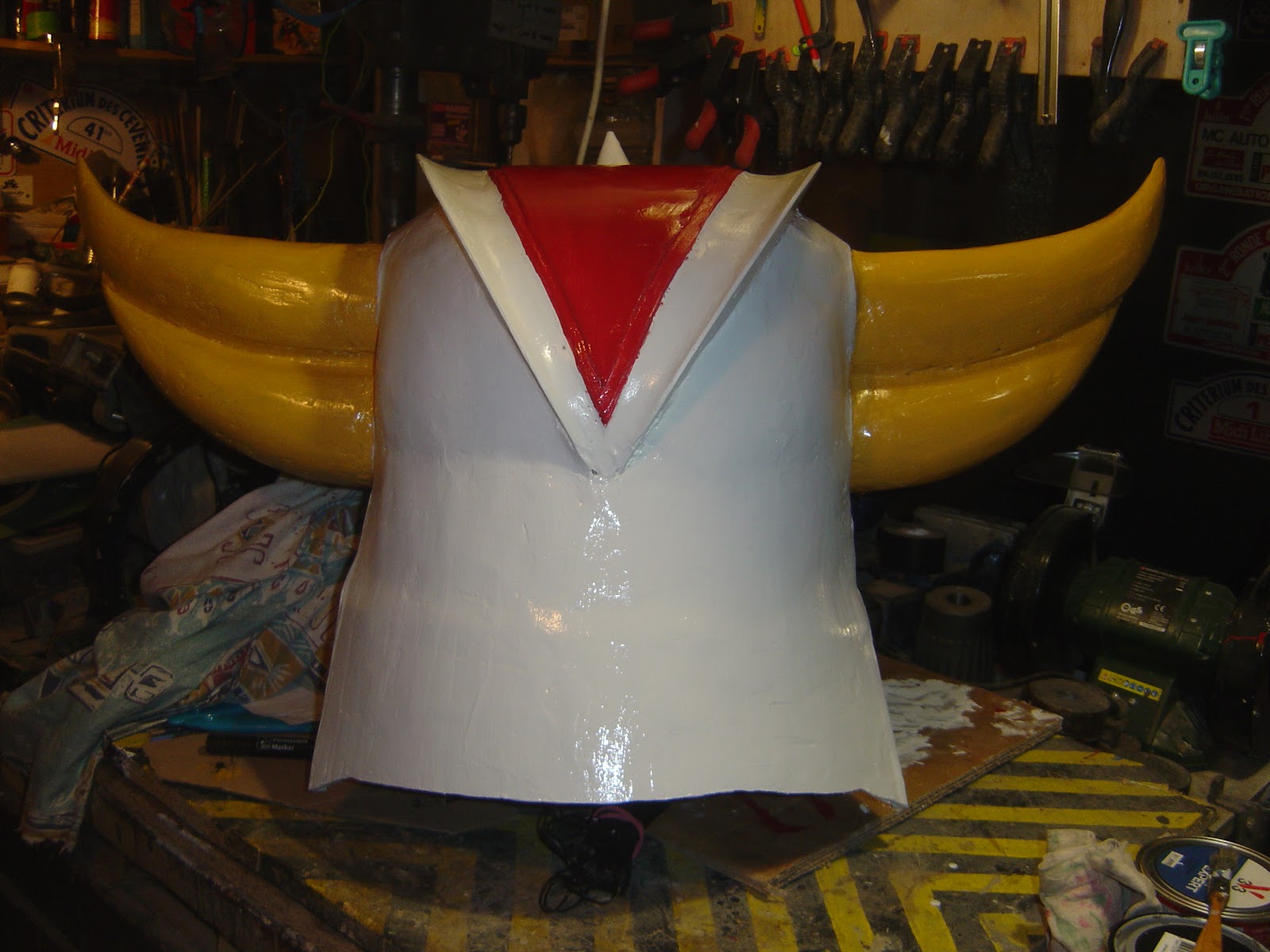

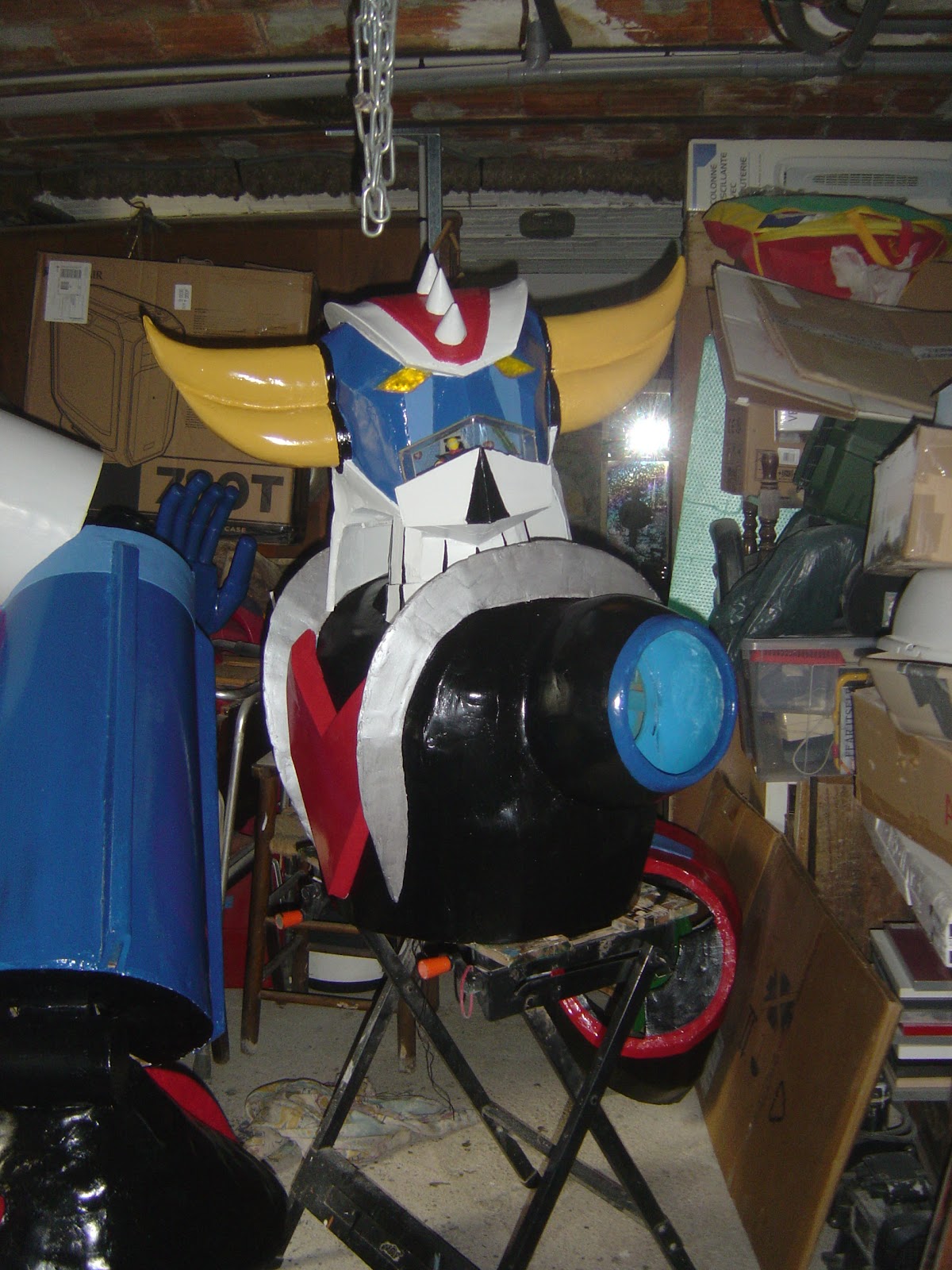

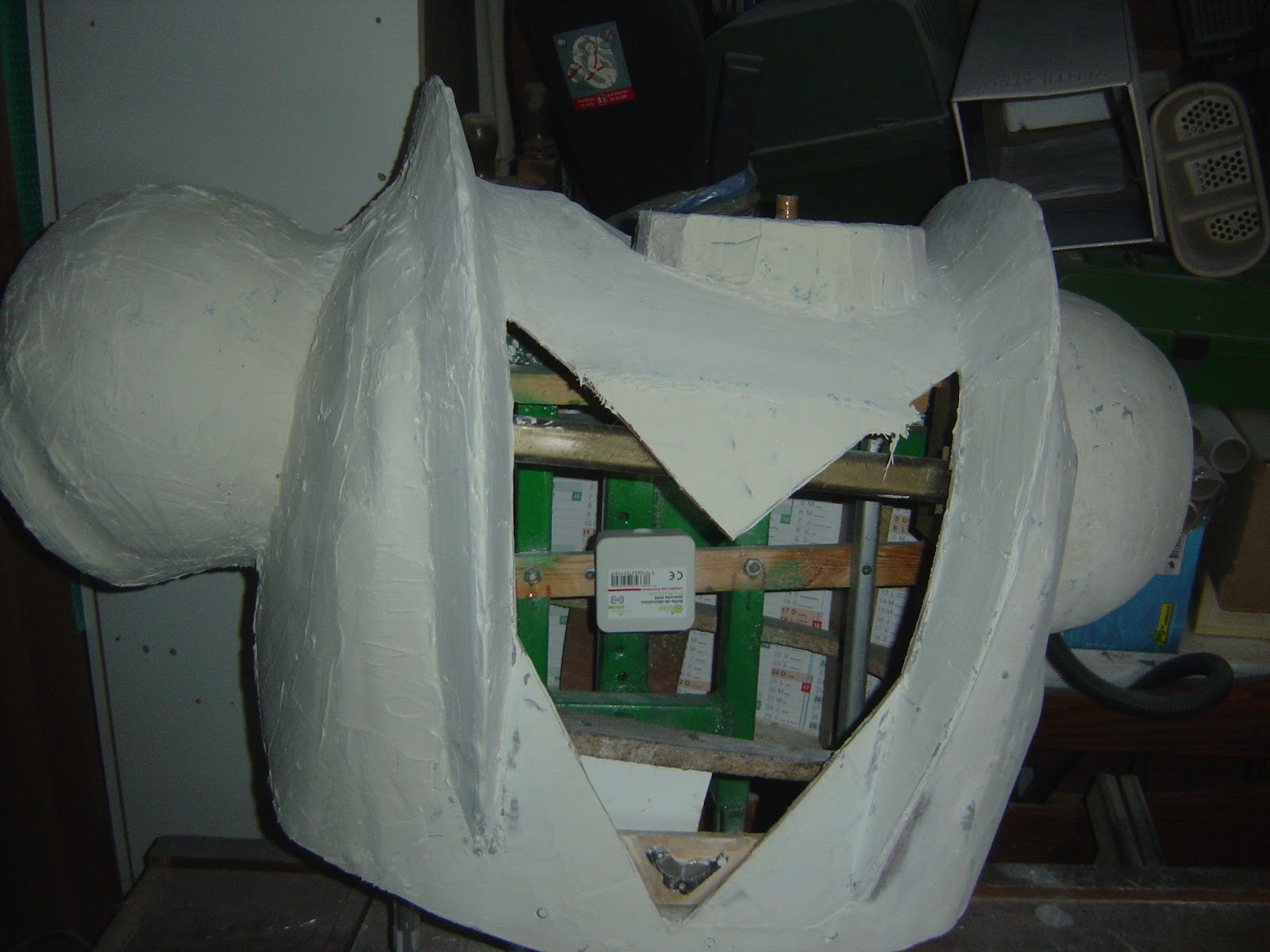

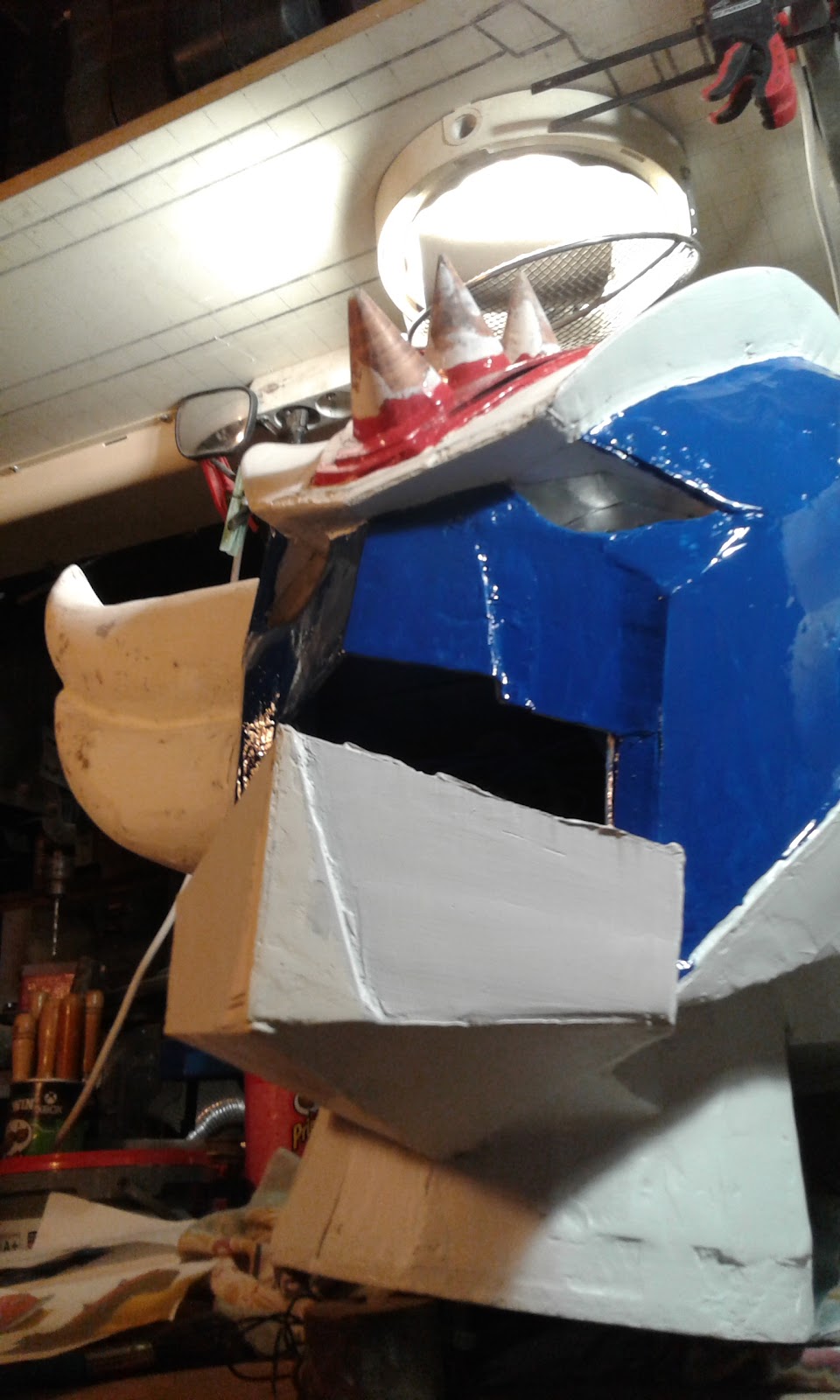

Le corp

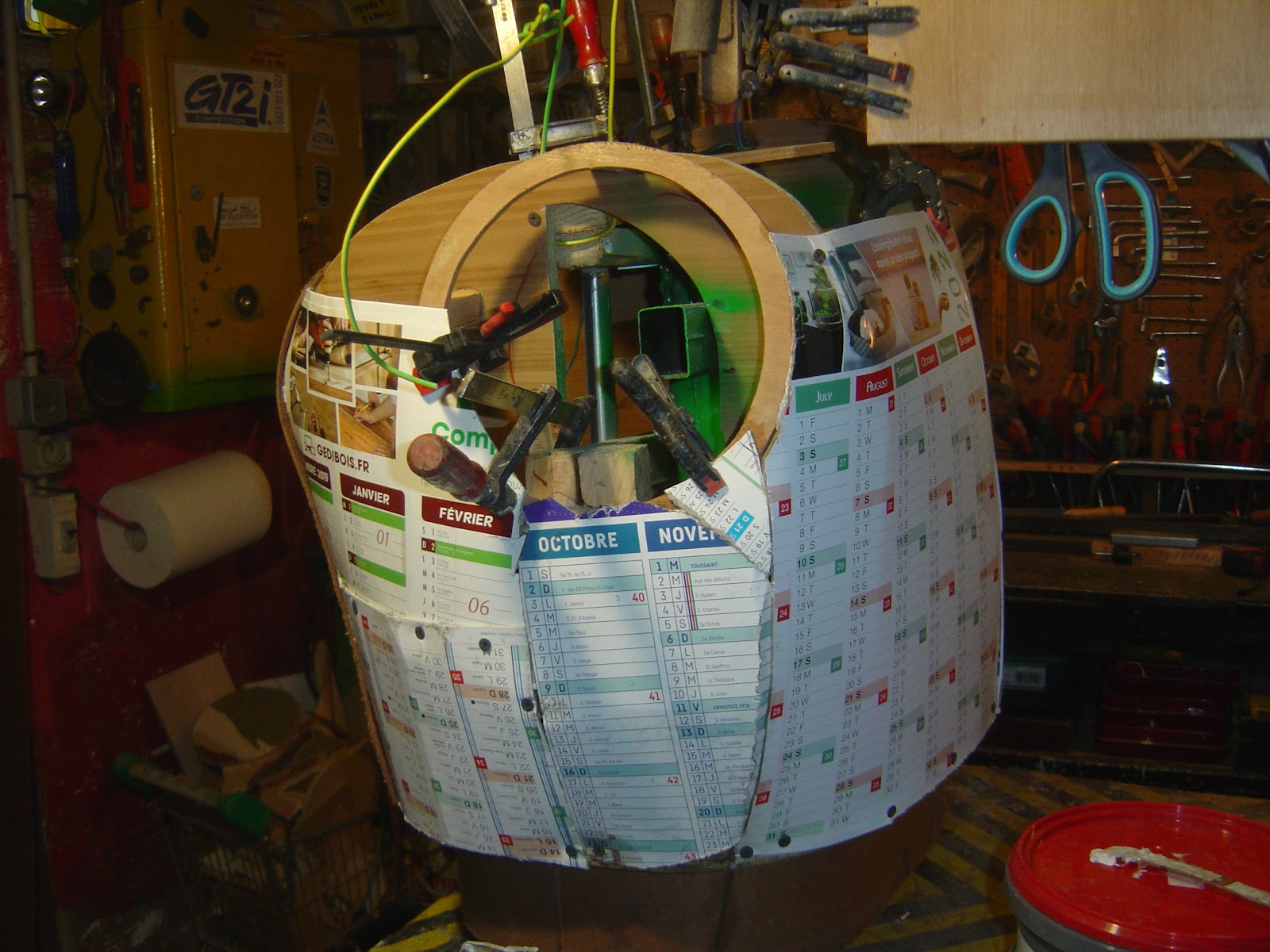

systéme pour  faire coulisser le ventre dans le torse afin d'atteindre les boulons qui fixe le squelette du corp à celui de la culotte

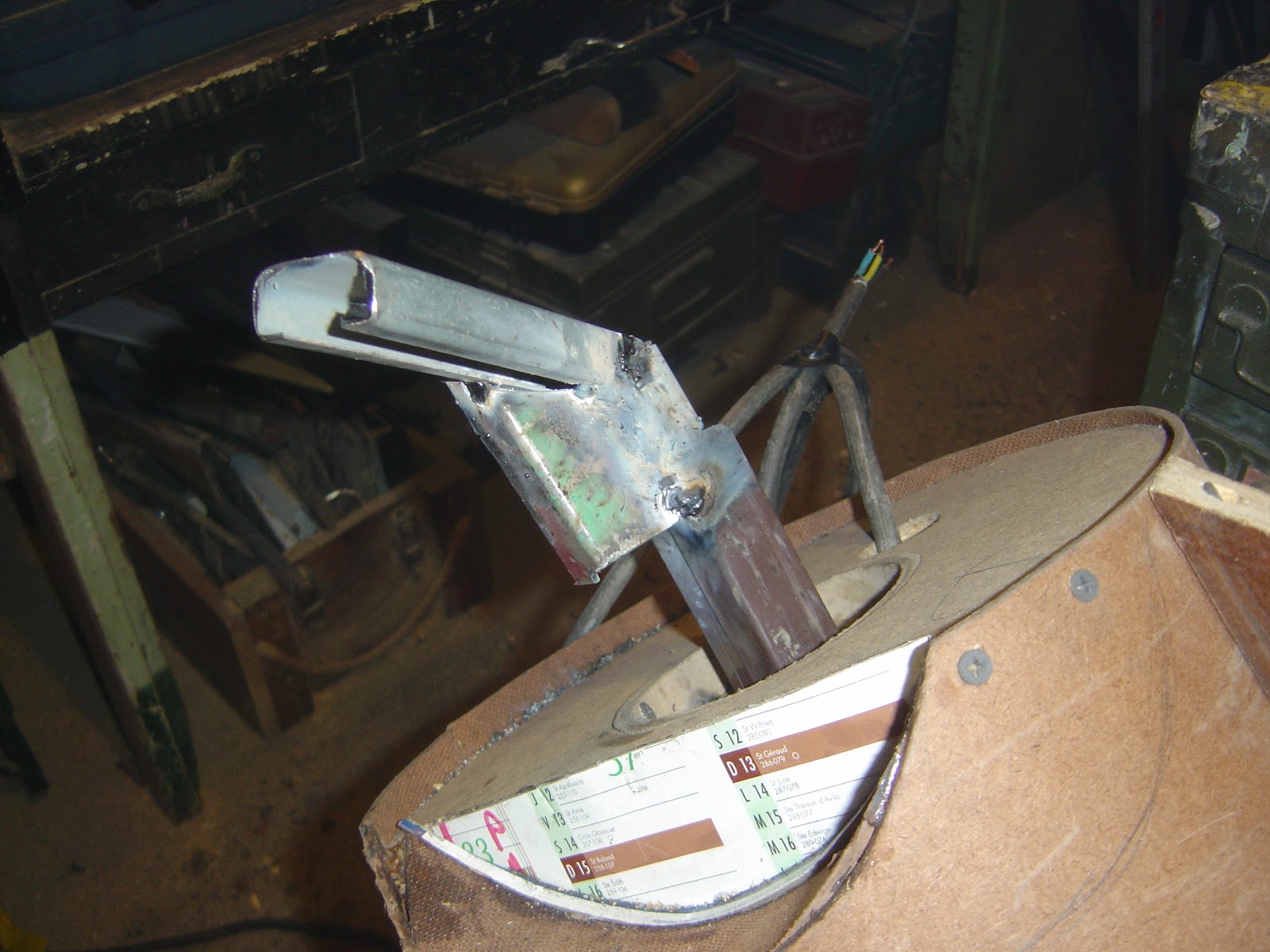

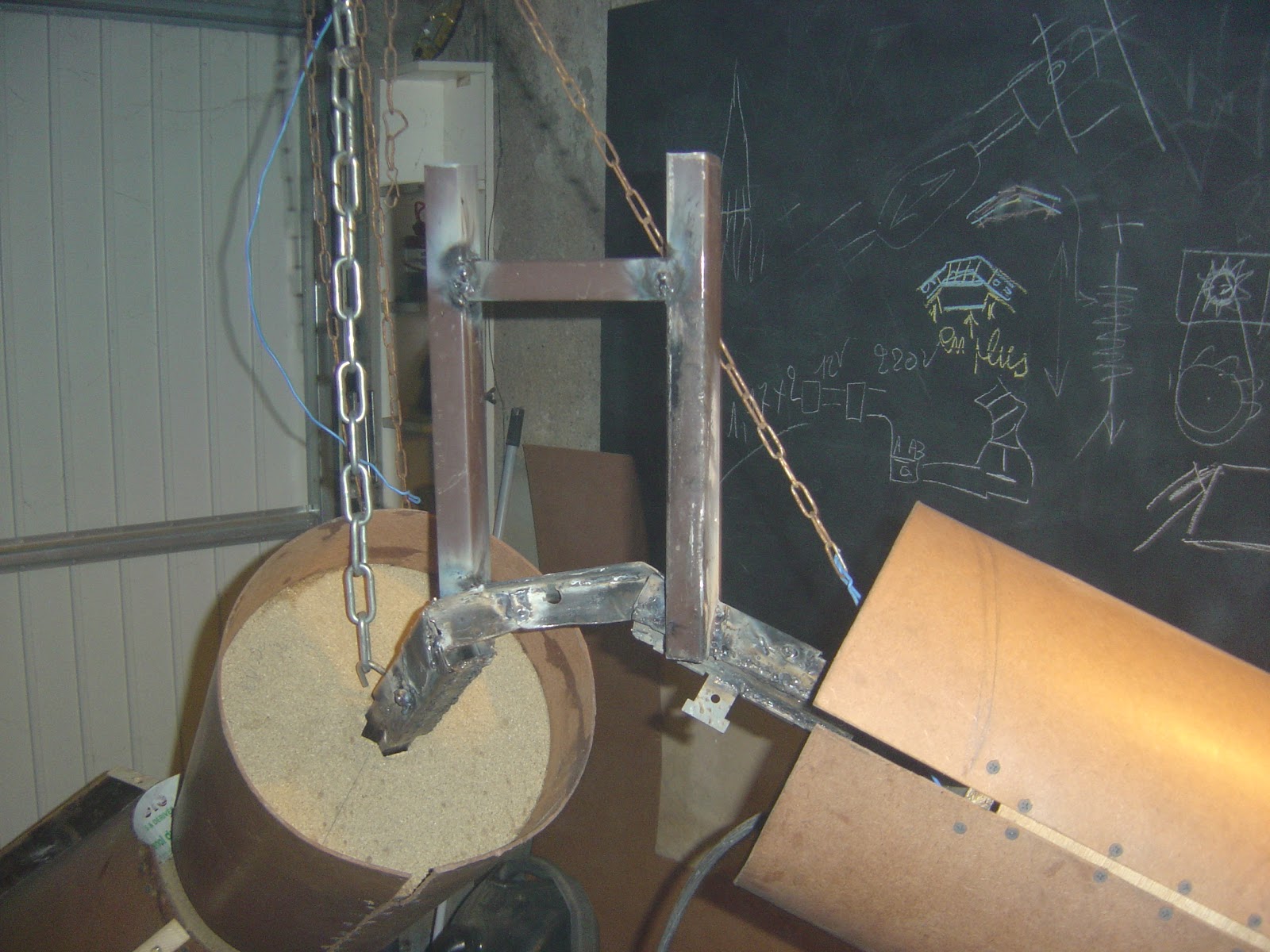

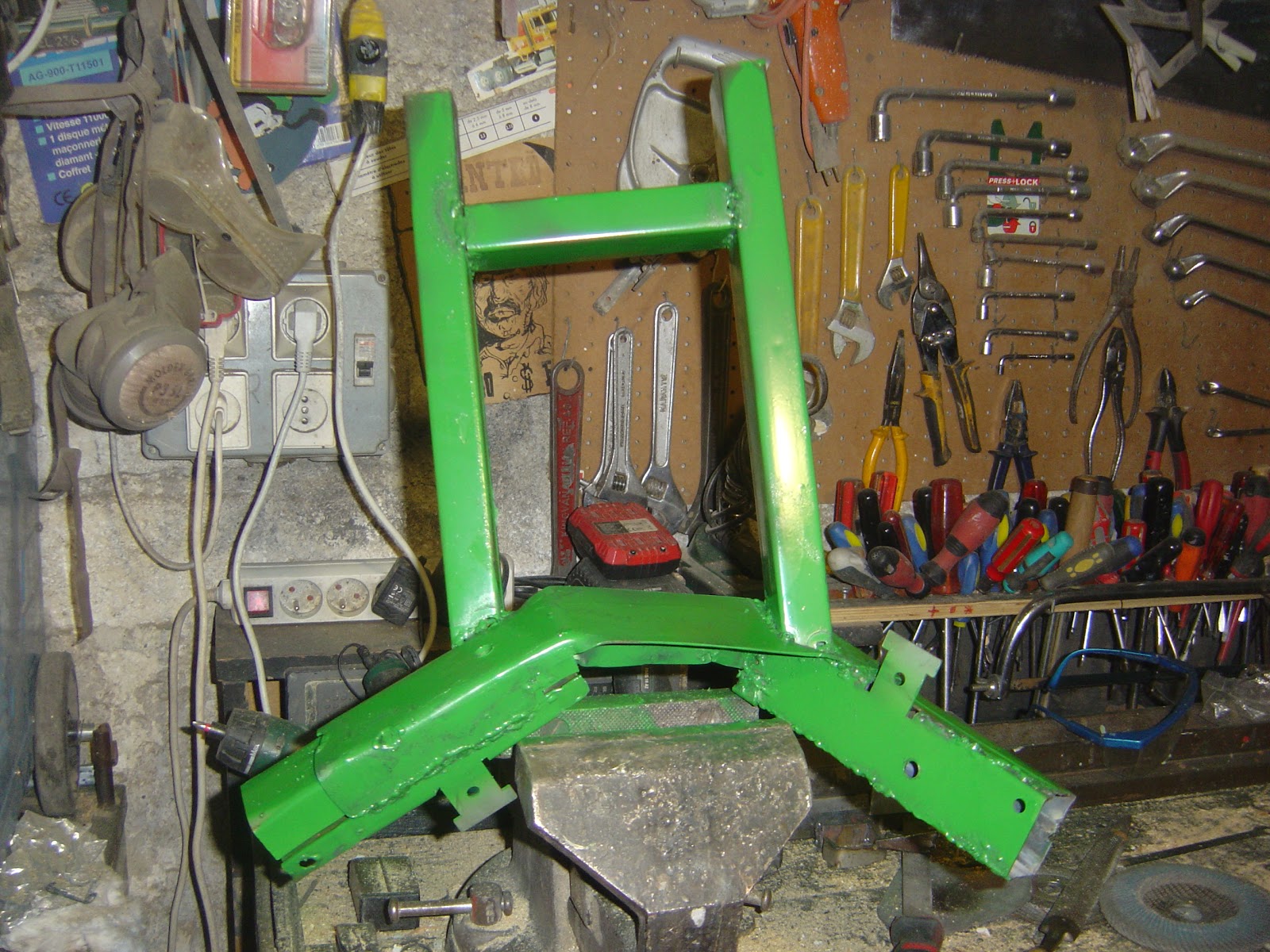

armature métalique ou viendra ce fixer le bras gauche





armature mètalique ou viendras ce fixer le bras droit

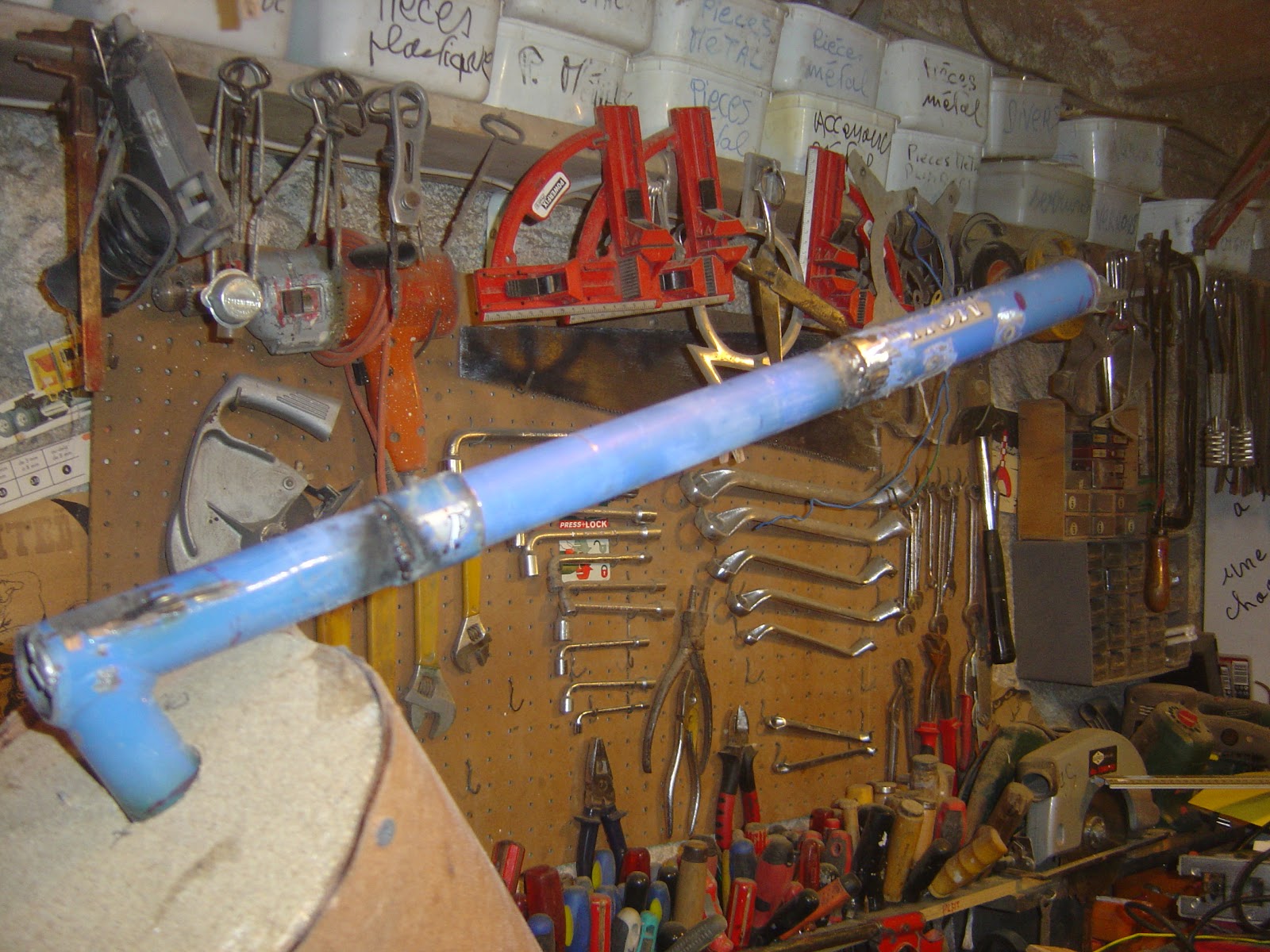

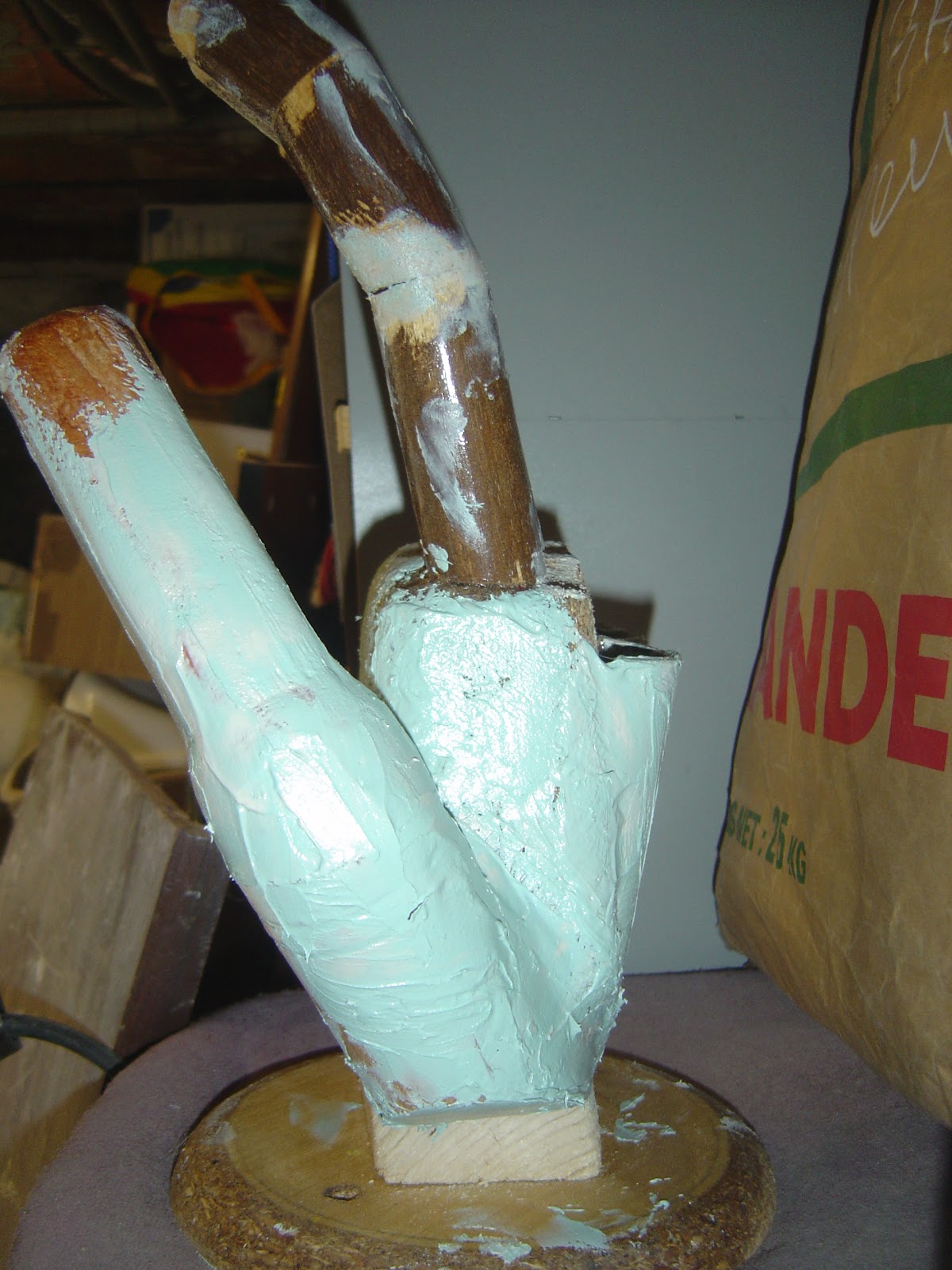

les squelettes mètalique des bras en place celuis de bras droit et fait à partir d'un morceau de cadre de vèlo















trappe qui permet d'acceder à l'interrieur de torse ou il y a les branchement èlectrique et les boulons de fixation des bras et de la tête


la trappe ce fixe grace à des aimants rècuperès sur de vieux disque dur











Les bras


Le droit

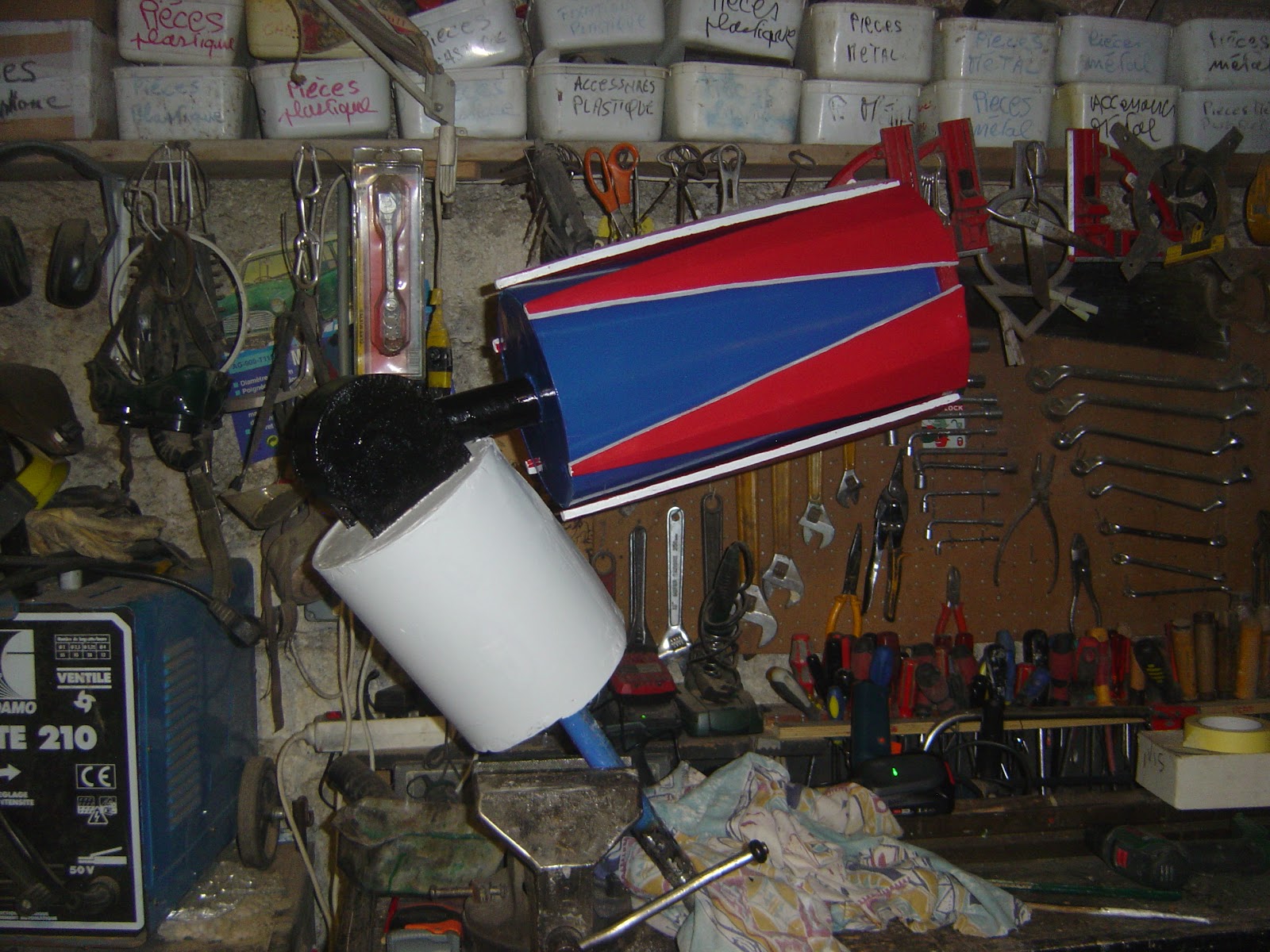

pour ces élément j'ais utilisé les lattes du sommier




le gauche

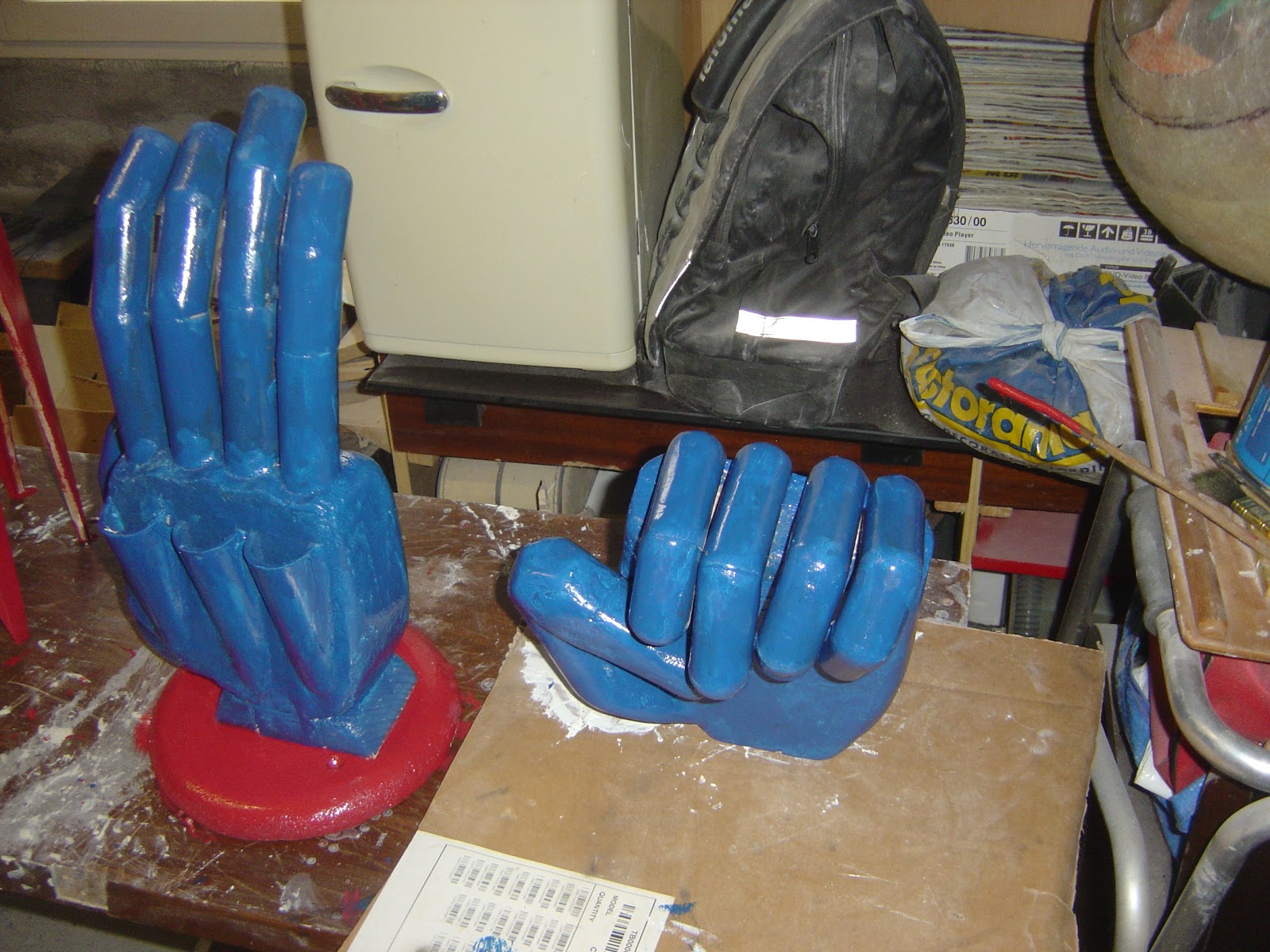

Les mains

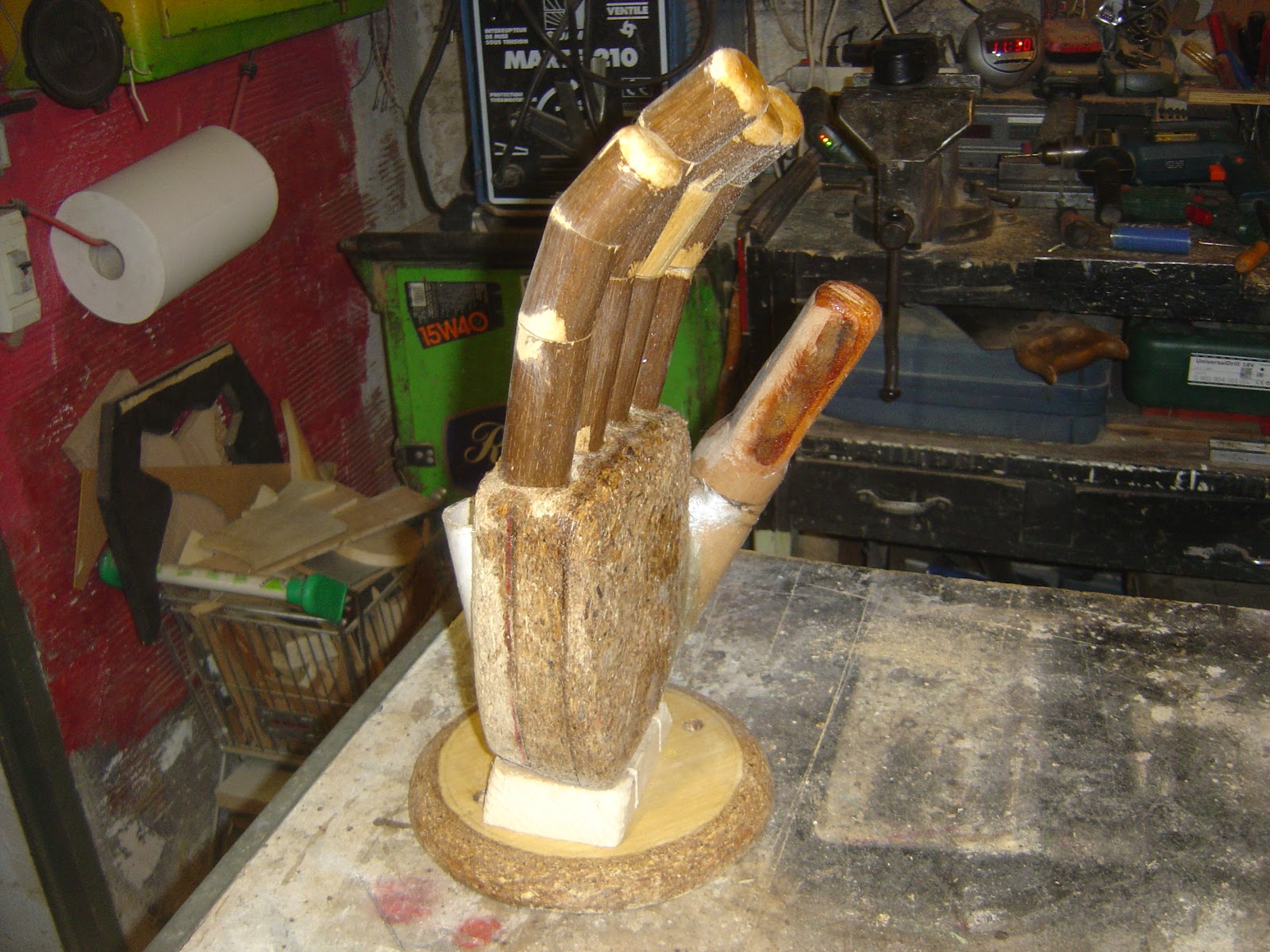

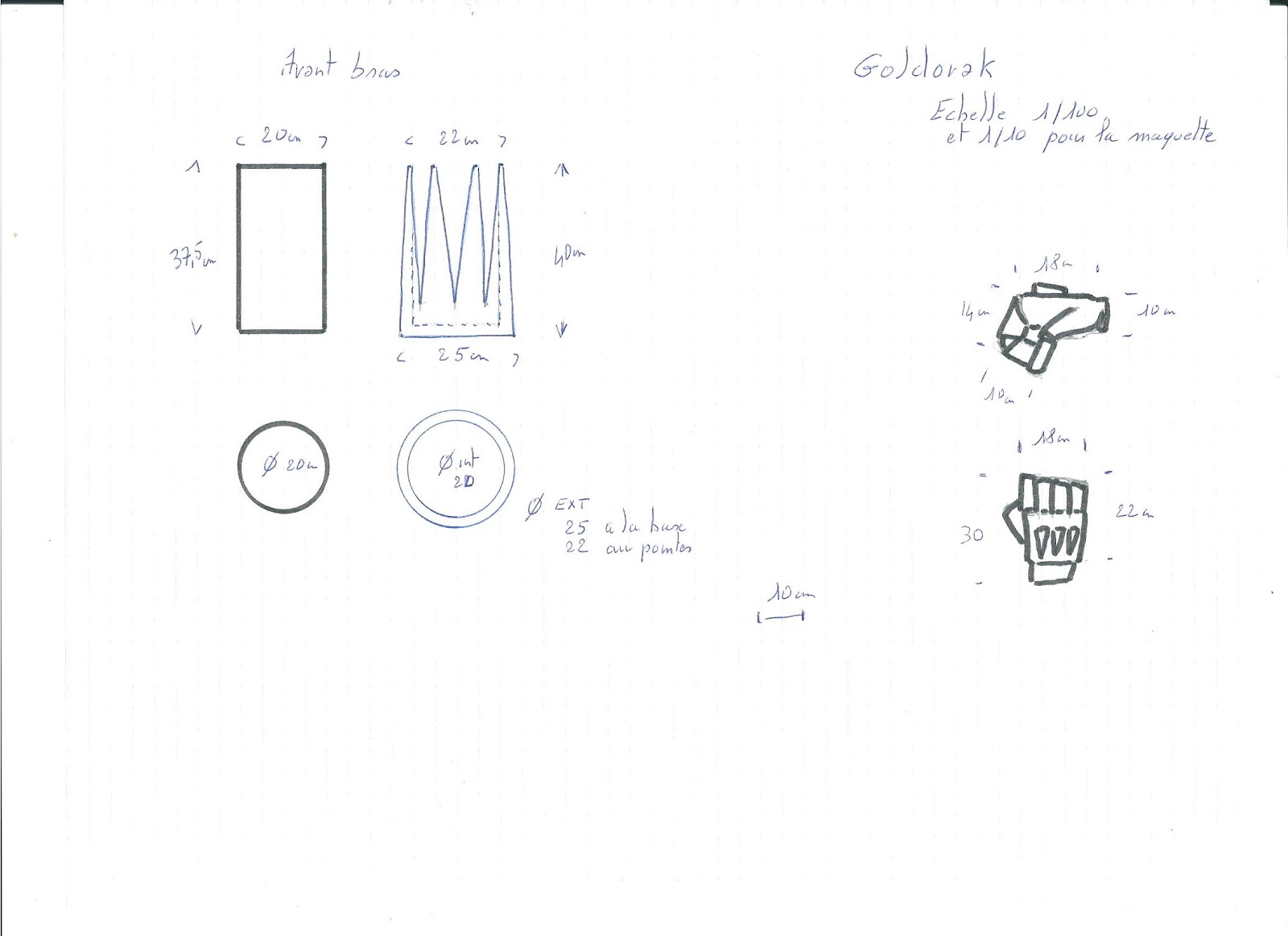

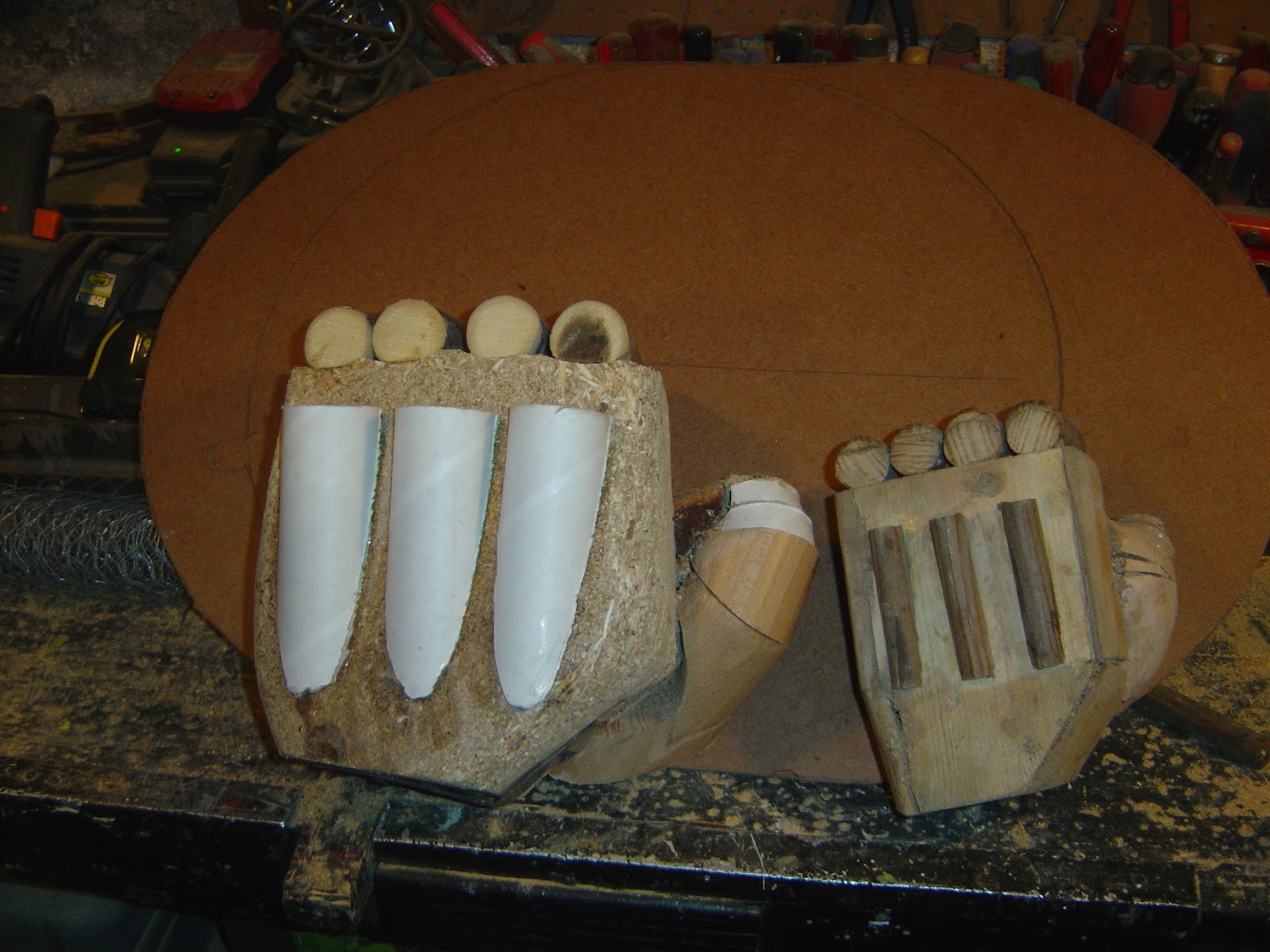

Suite au conseil de fan de GOLDORAK qui ont vue la photo si dessus  sur une publication  facebook j'ai dècidé d'agrandir les mains et un peu les pieds je les aient donc rallongéè de 12 cm à l'avant et de 6cm à l'arriére.

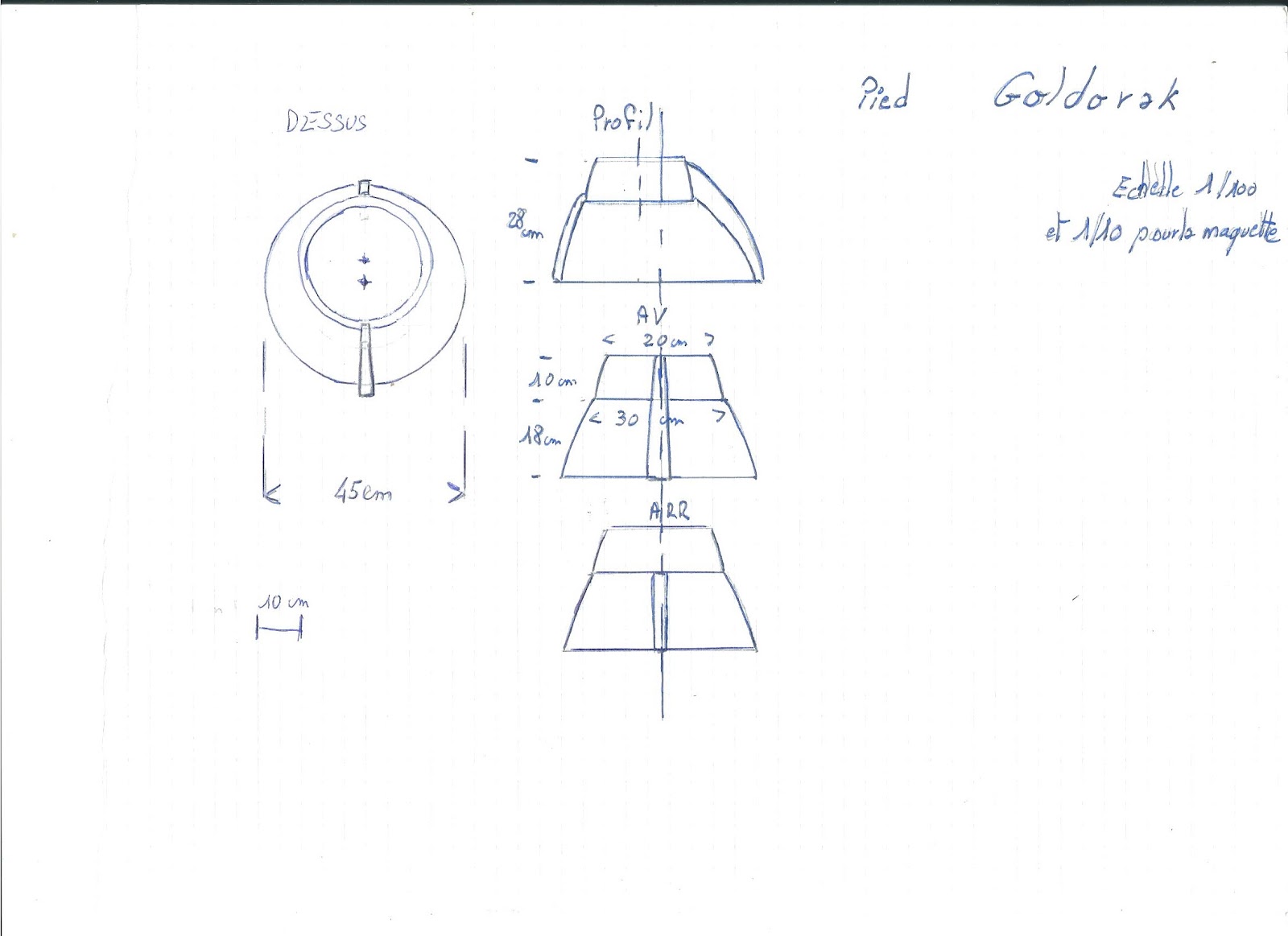

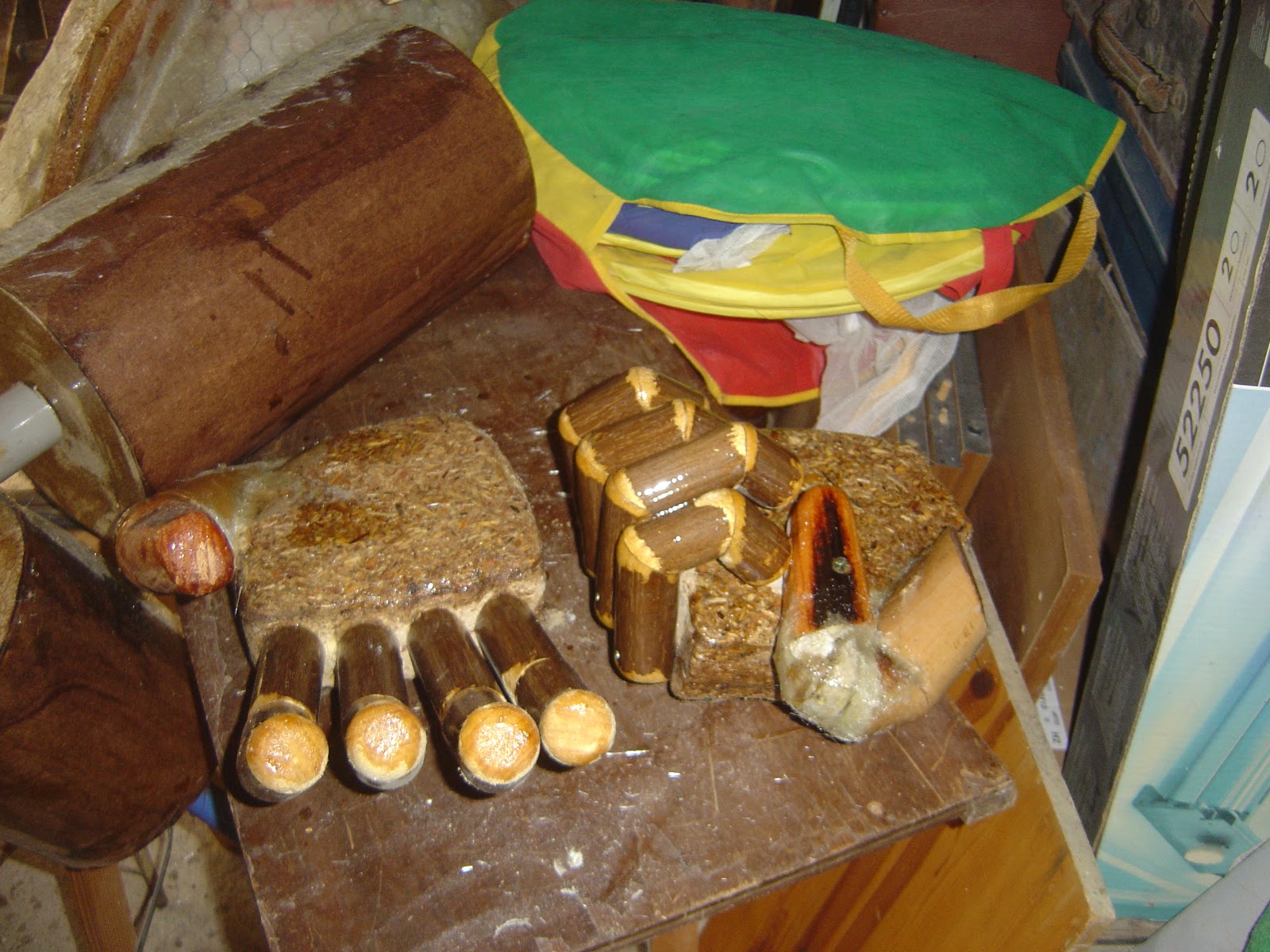

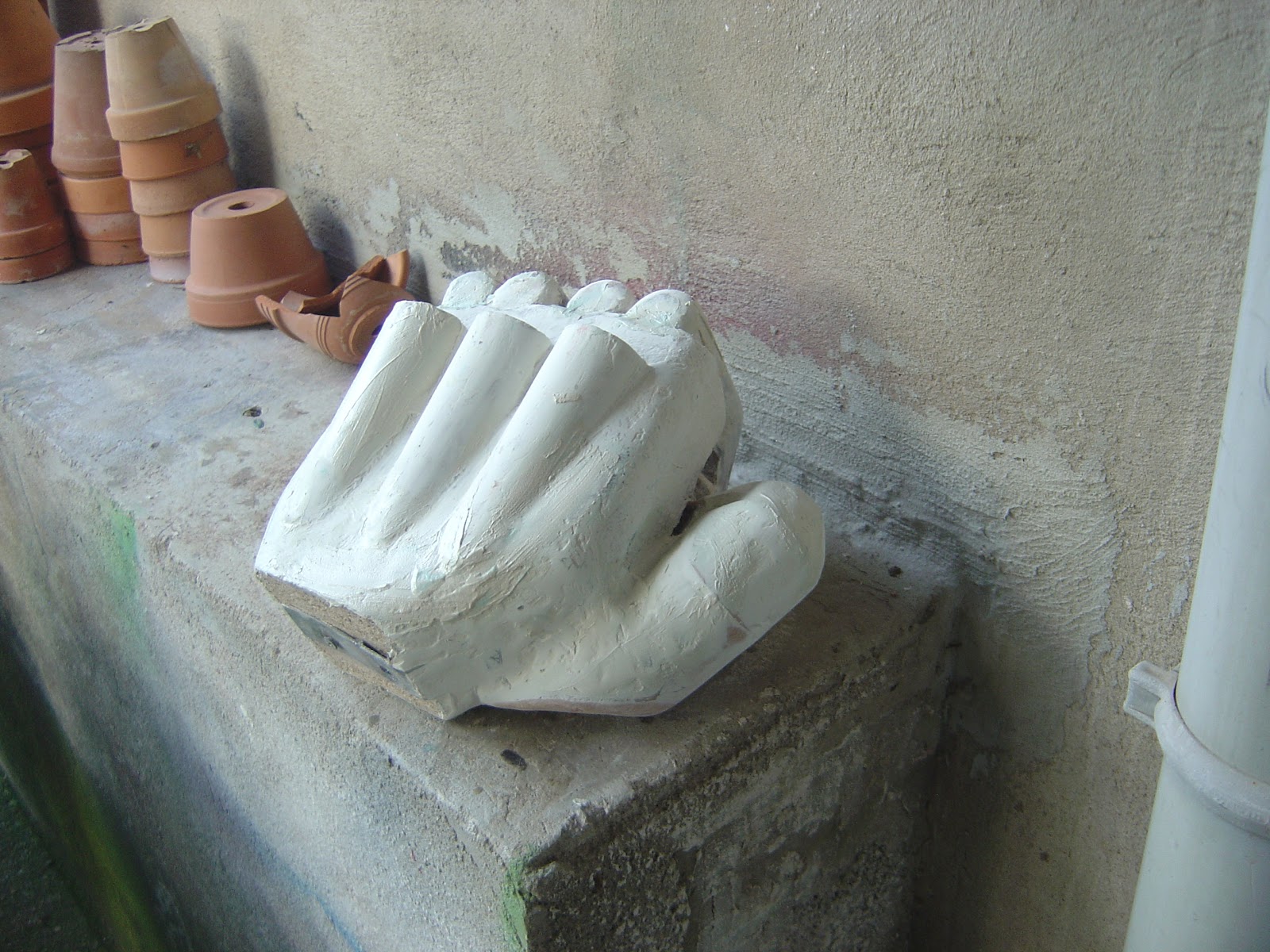

 j'ai  rallongé les pieds de 12 cm à l'avant et de 6cm à l'arriére.



le grillage serat recouvert de fibre de verre

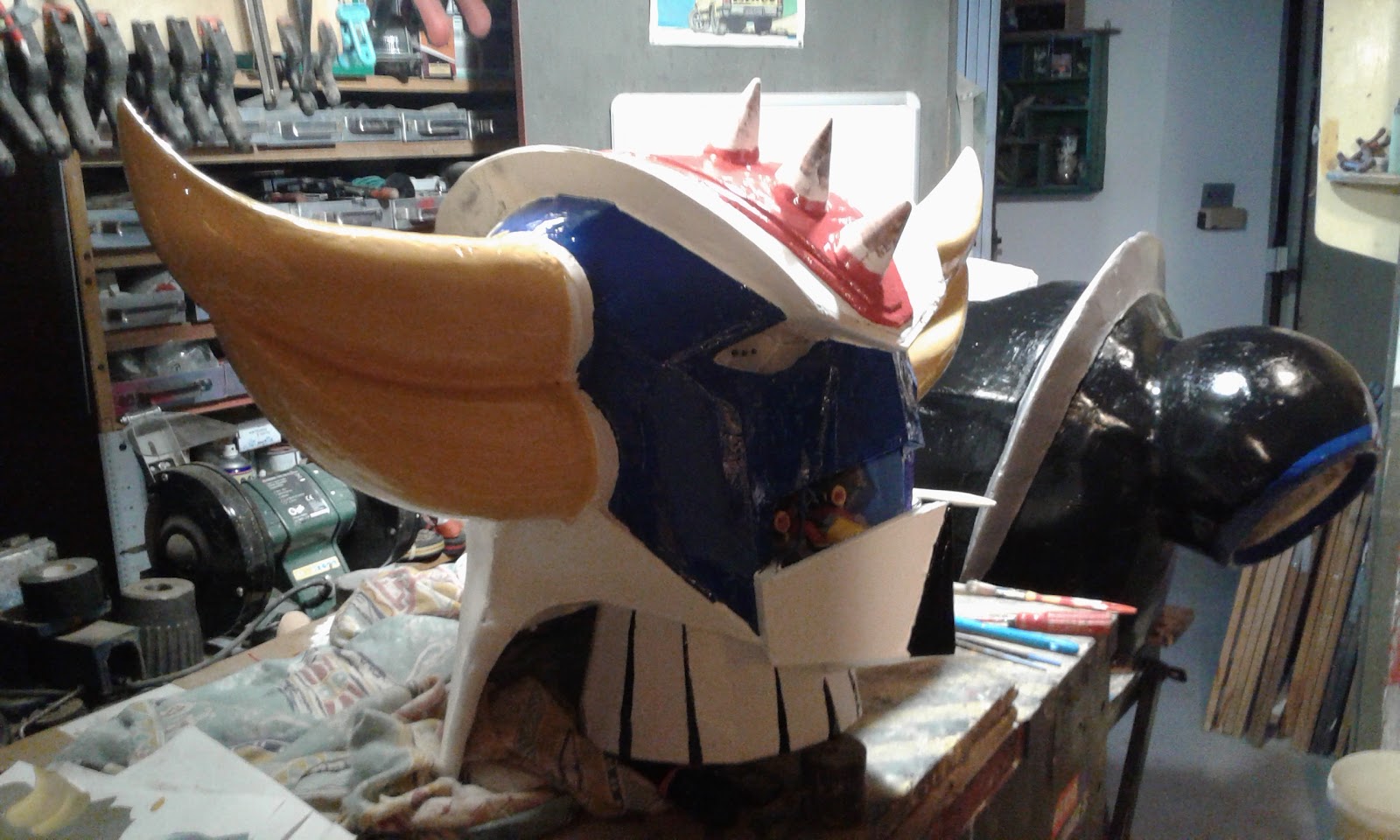

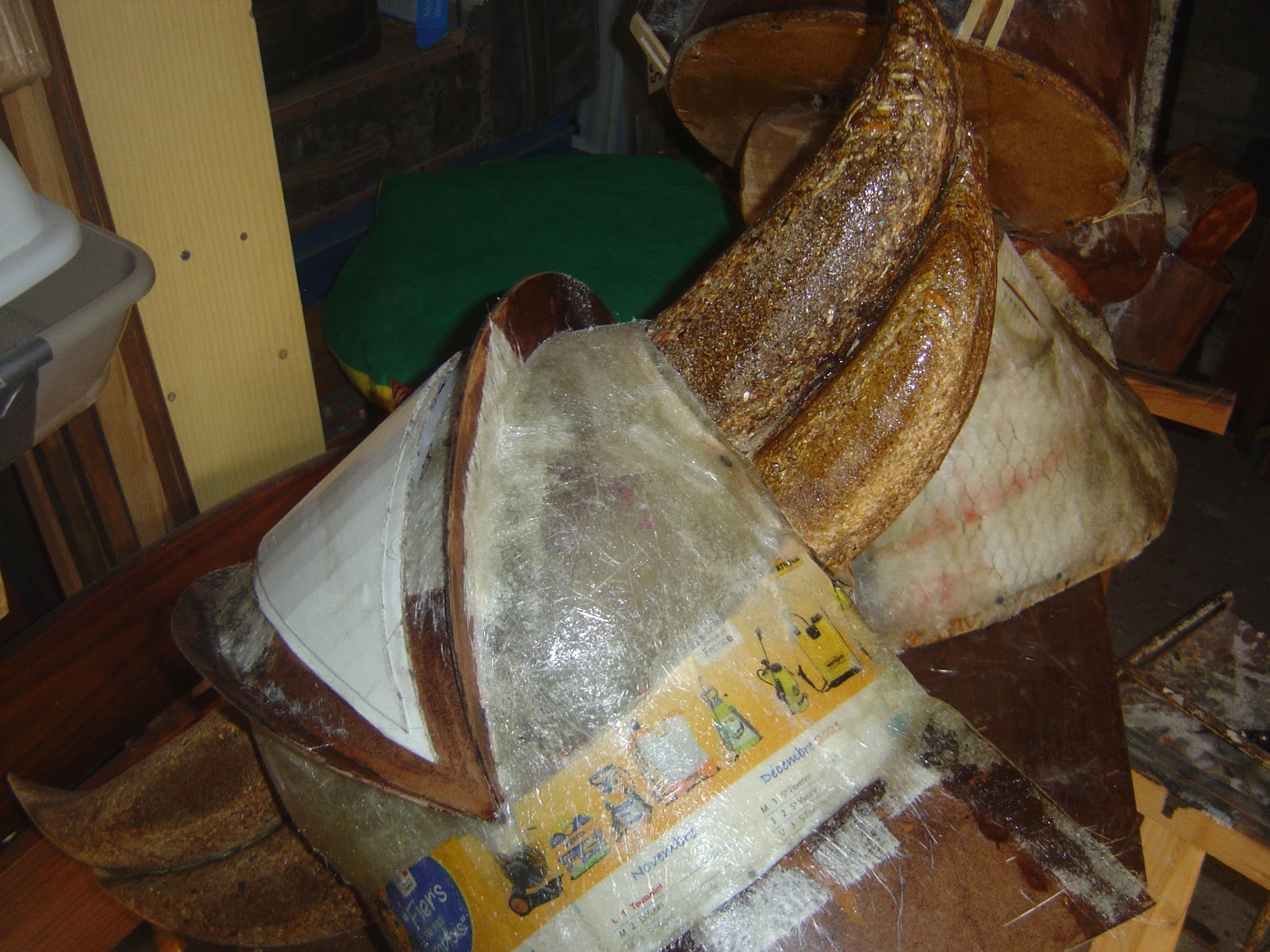

La tête

ècrou de fixation de la tête

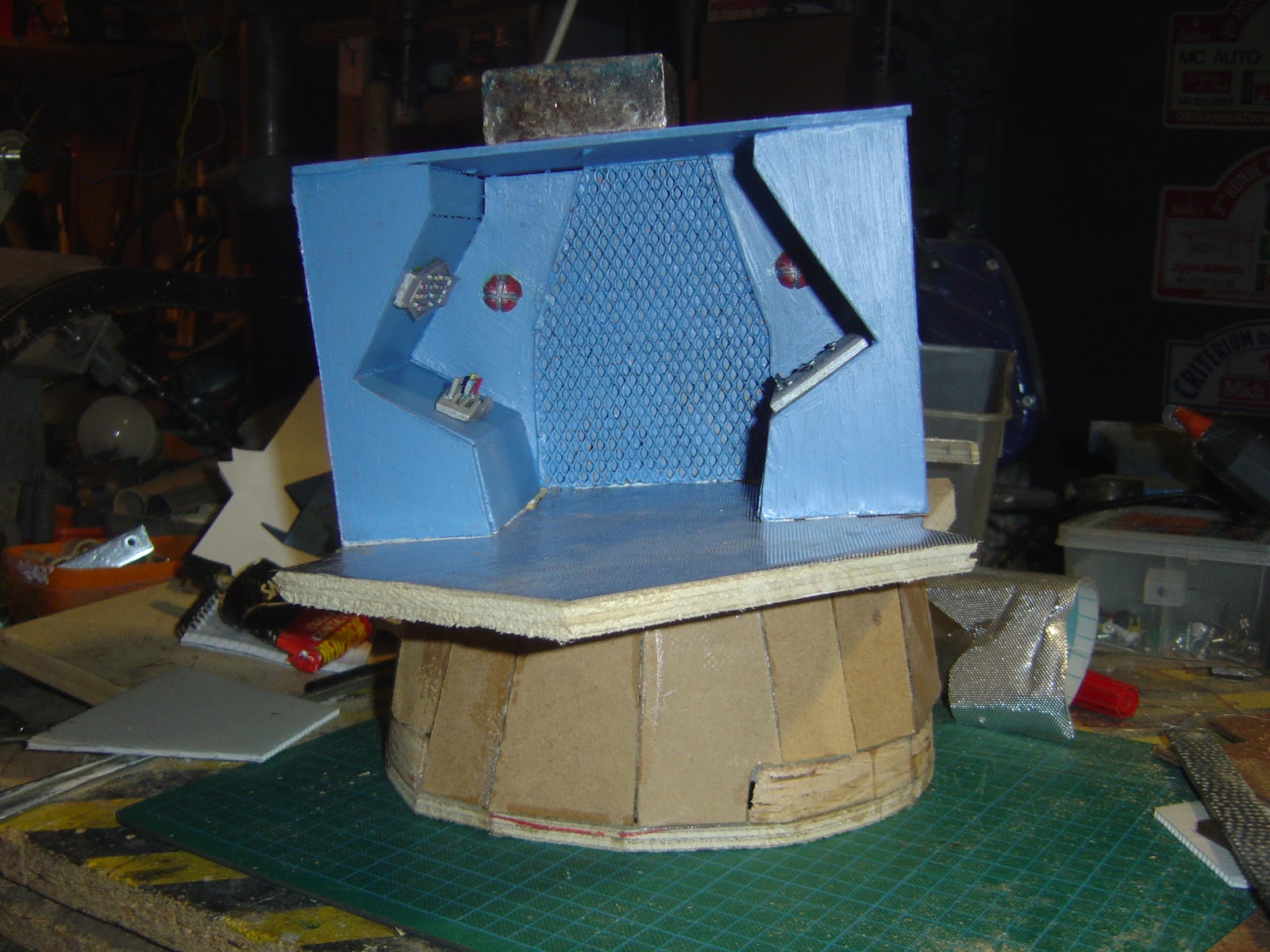

Afin de donner plus de rèalisme à la statue, j'ai dècider de faire le poste de pilotage, avec Actarus au commande. Pour ce faire, j'ai imprimer en 3D, Actarus, son siége et divers èlèments du poste de pilotage, grace a un fichier reprèsentant, Actarus dans son poste de pilotage le tout au 1/10, que j'ai acheté sur le net.  Mais, comme mon imprimente ne peu pas faire des objet de plus de 10cm de coté, je n'ais pas pu tout imprimé.

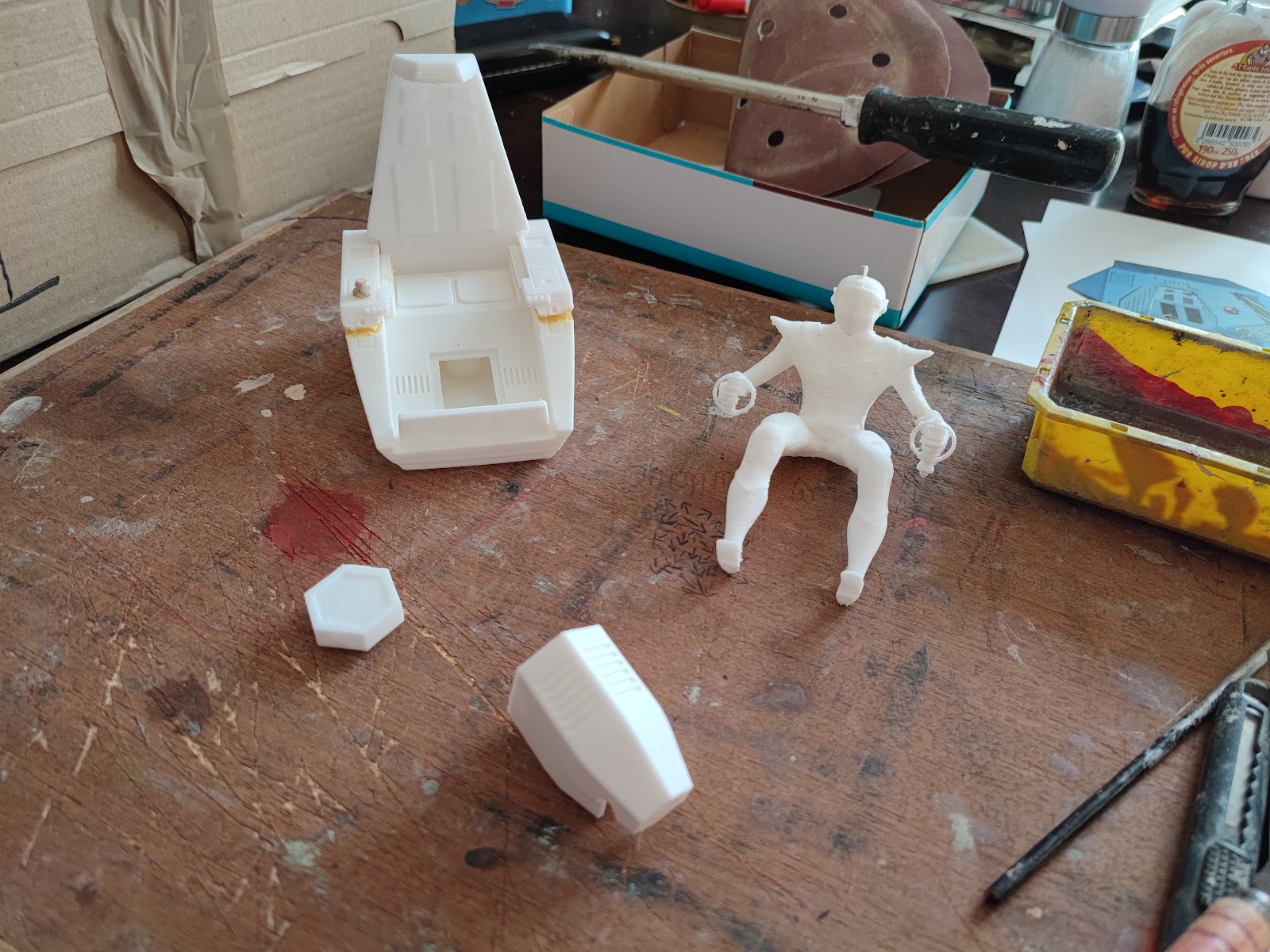

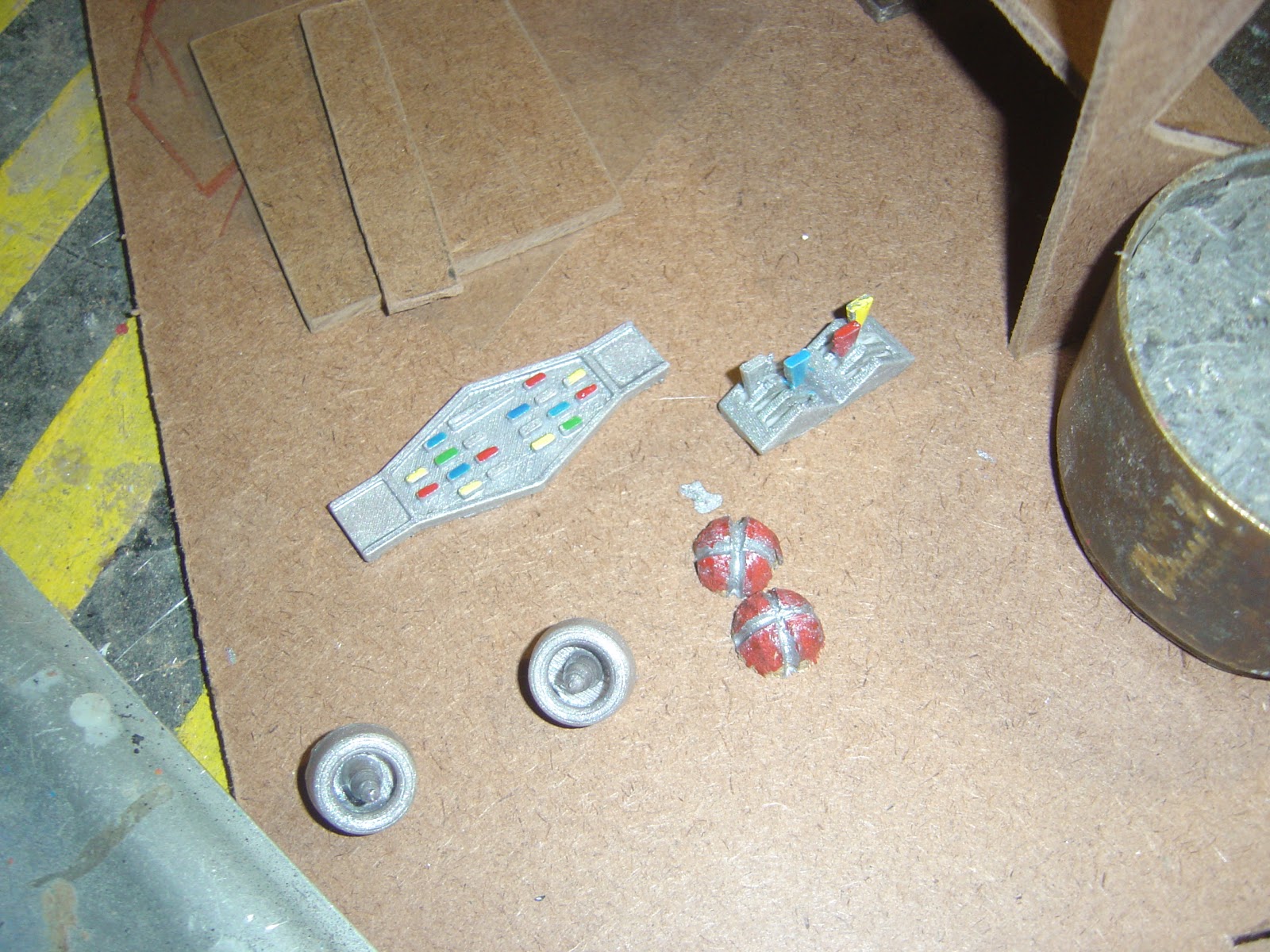

Les partie imprimées

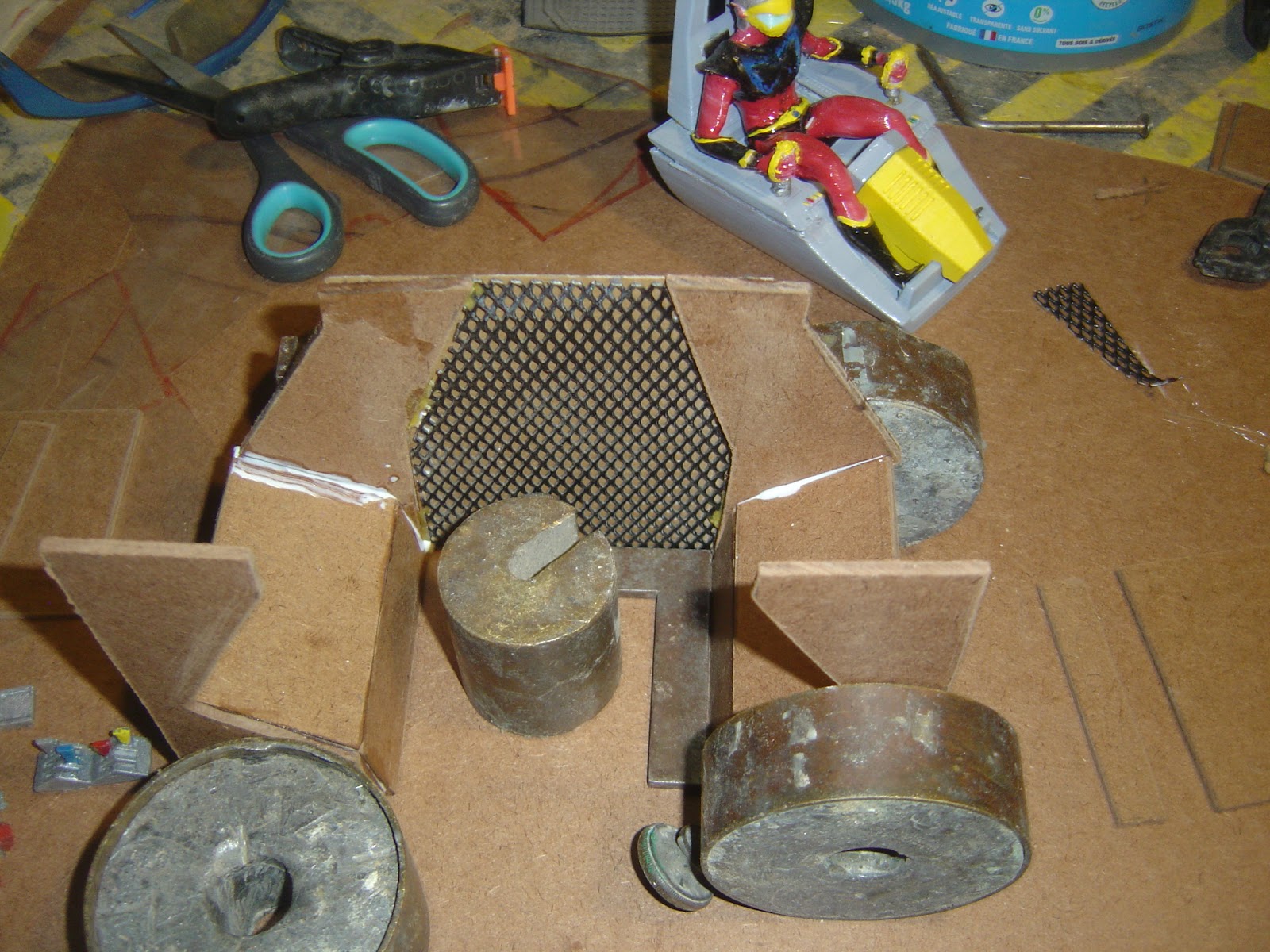

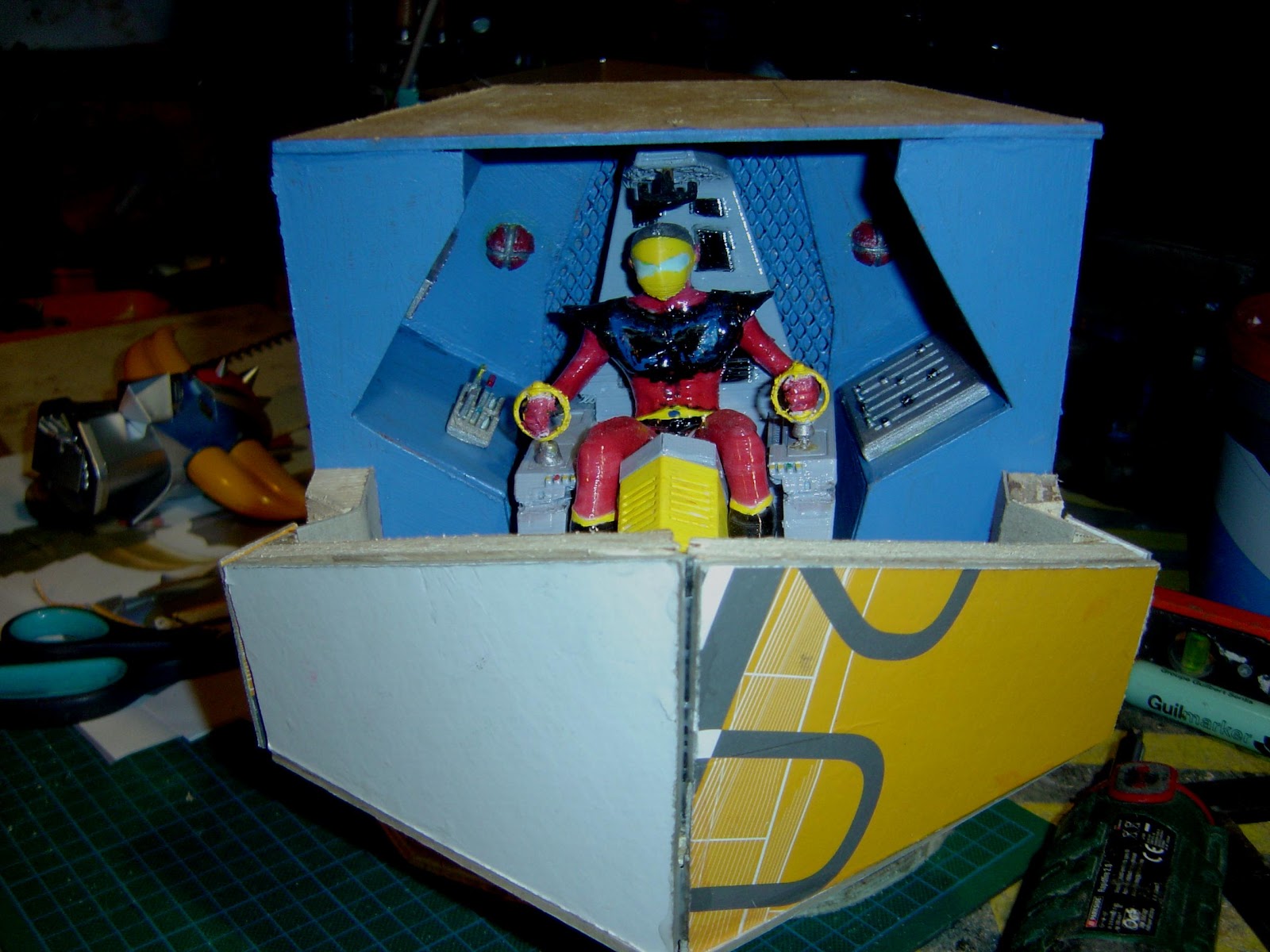

Le reste du poste de pilotage est fait en contreplaquè

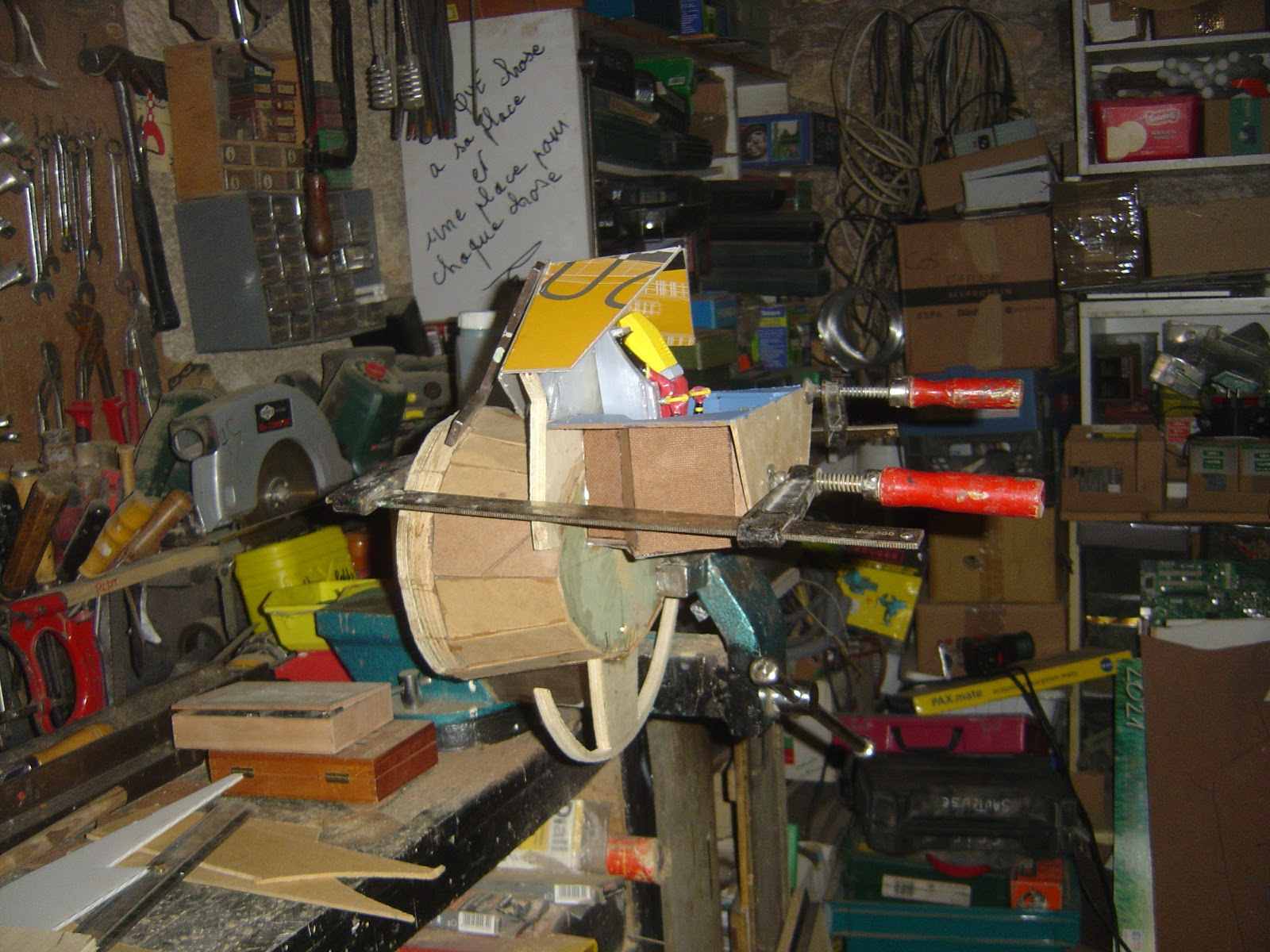

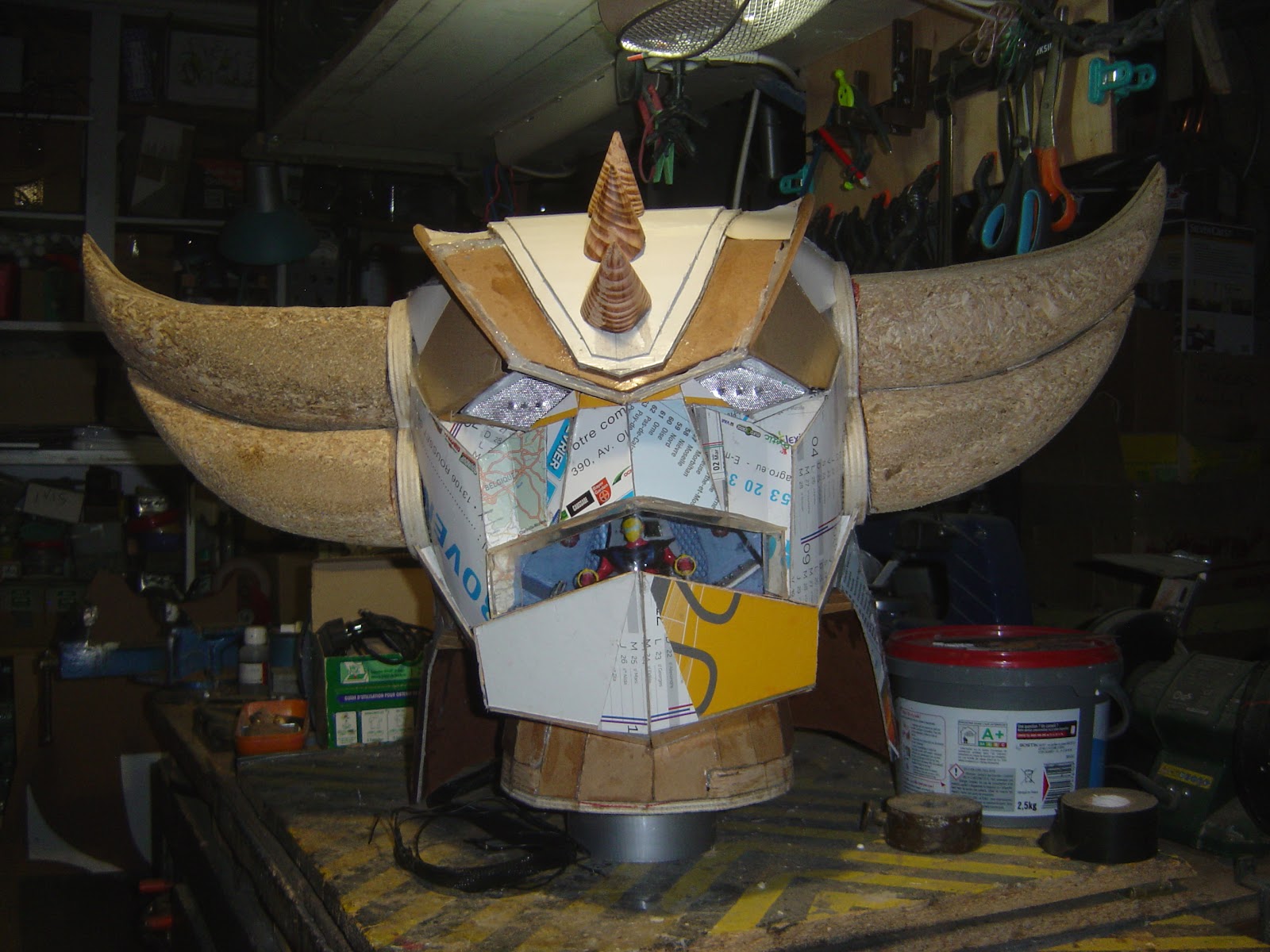

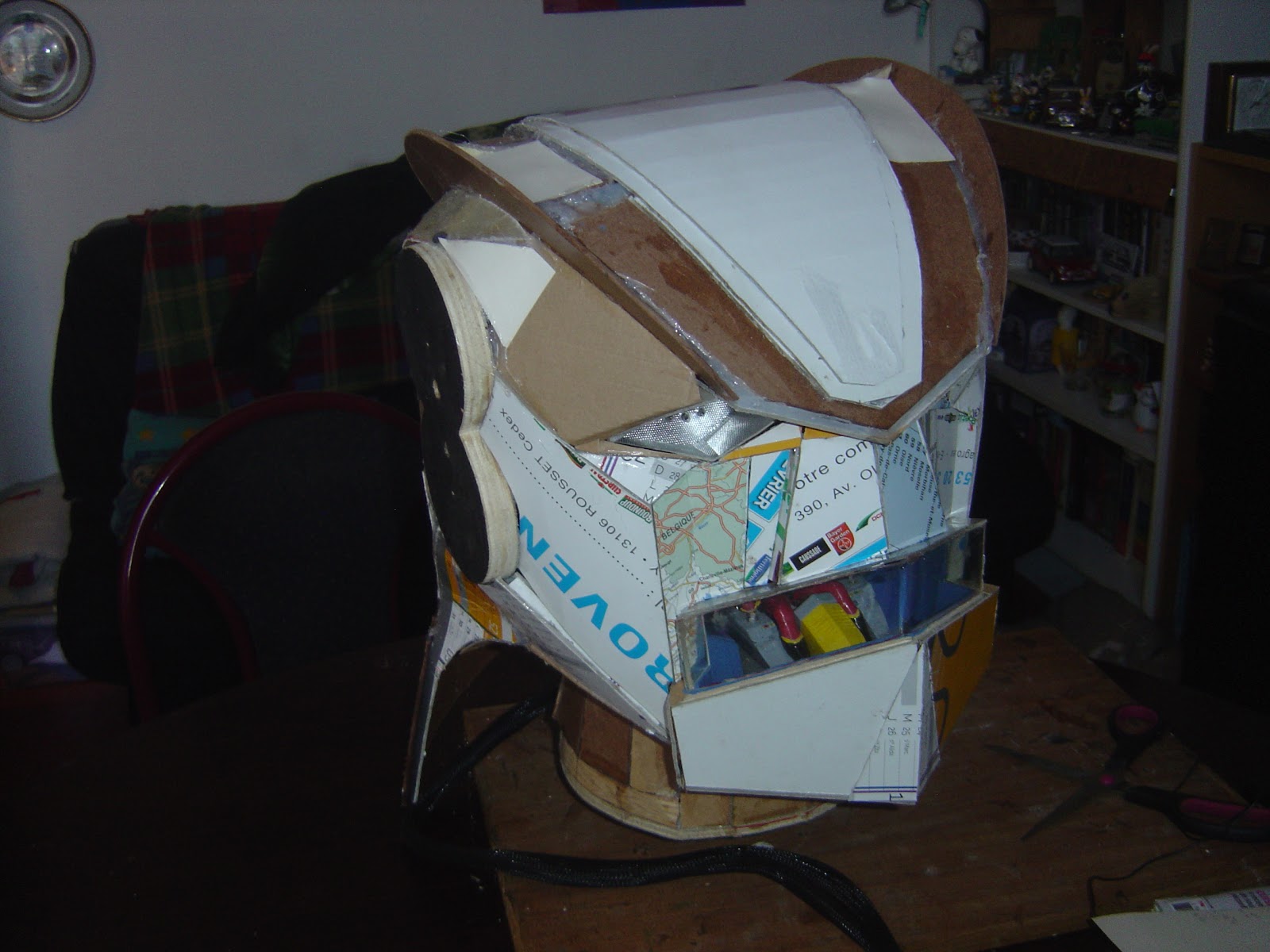

Le montage de la tête






Led qui èclaireront le poste de pilotage



























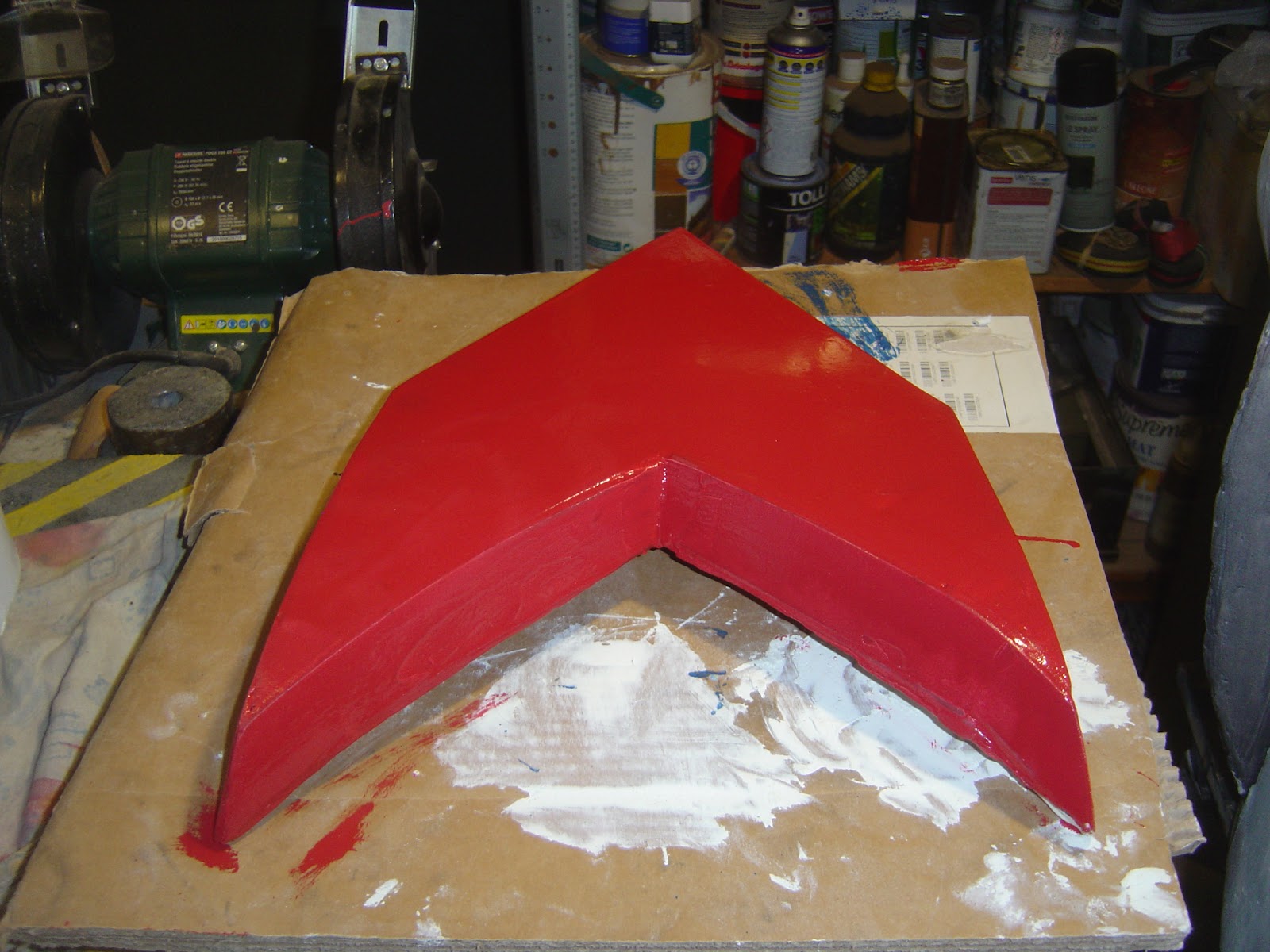

Le rèsinage
environ 15 heures

Pour le résinage de l'enssemble des piéces il m'aurat falu 5 litres de résine époxy et 3 m² de mat de verre

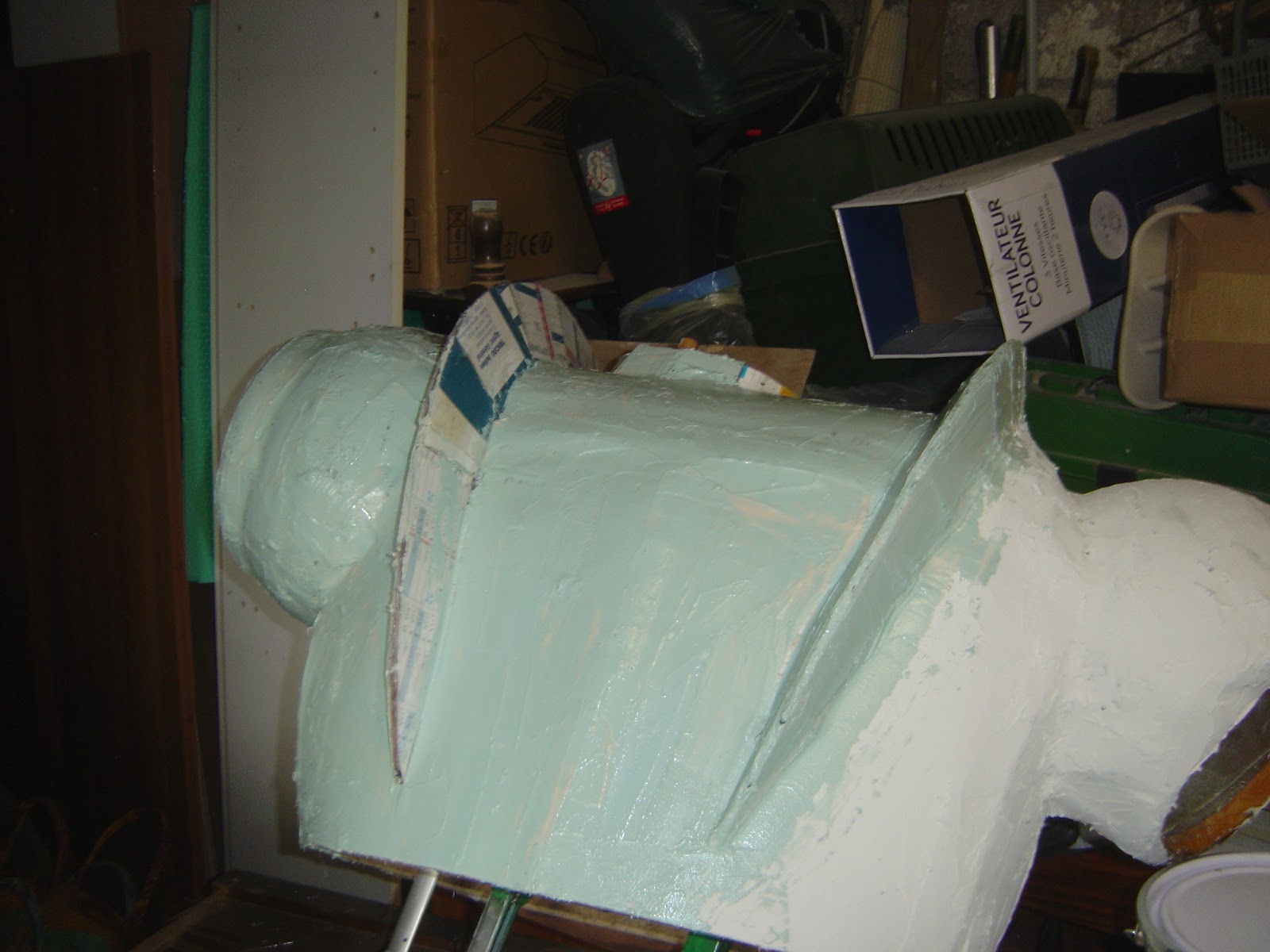

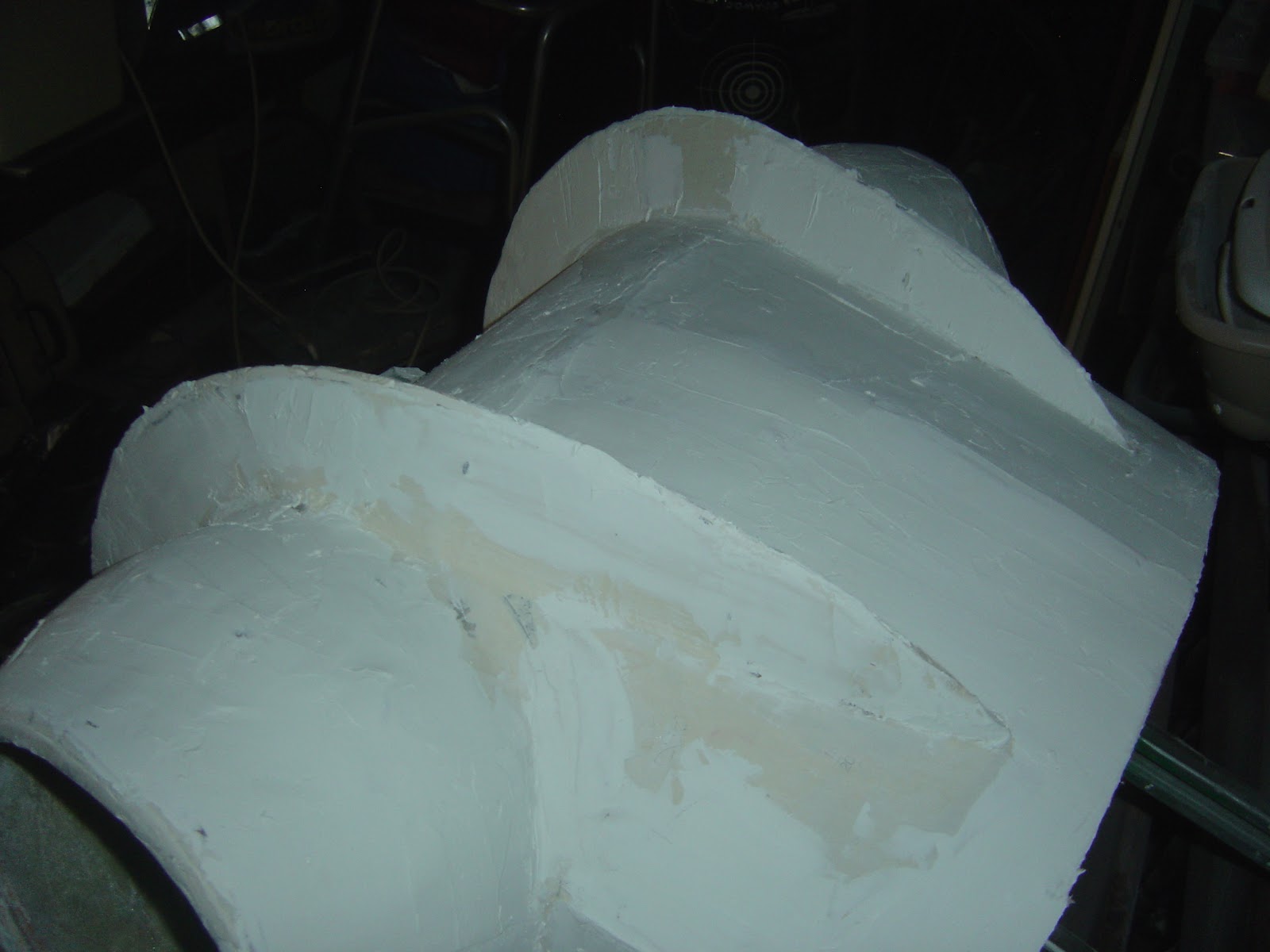

Passage de l'enduis et ponssage

Afin d'enduire la totalité des pieces j'ais utilisé 9kg d'enduis de finition de carrossier

Cette étape auras demander  50 heures de travail

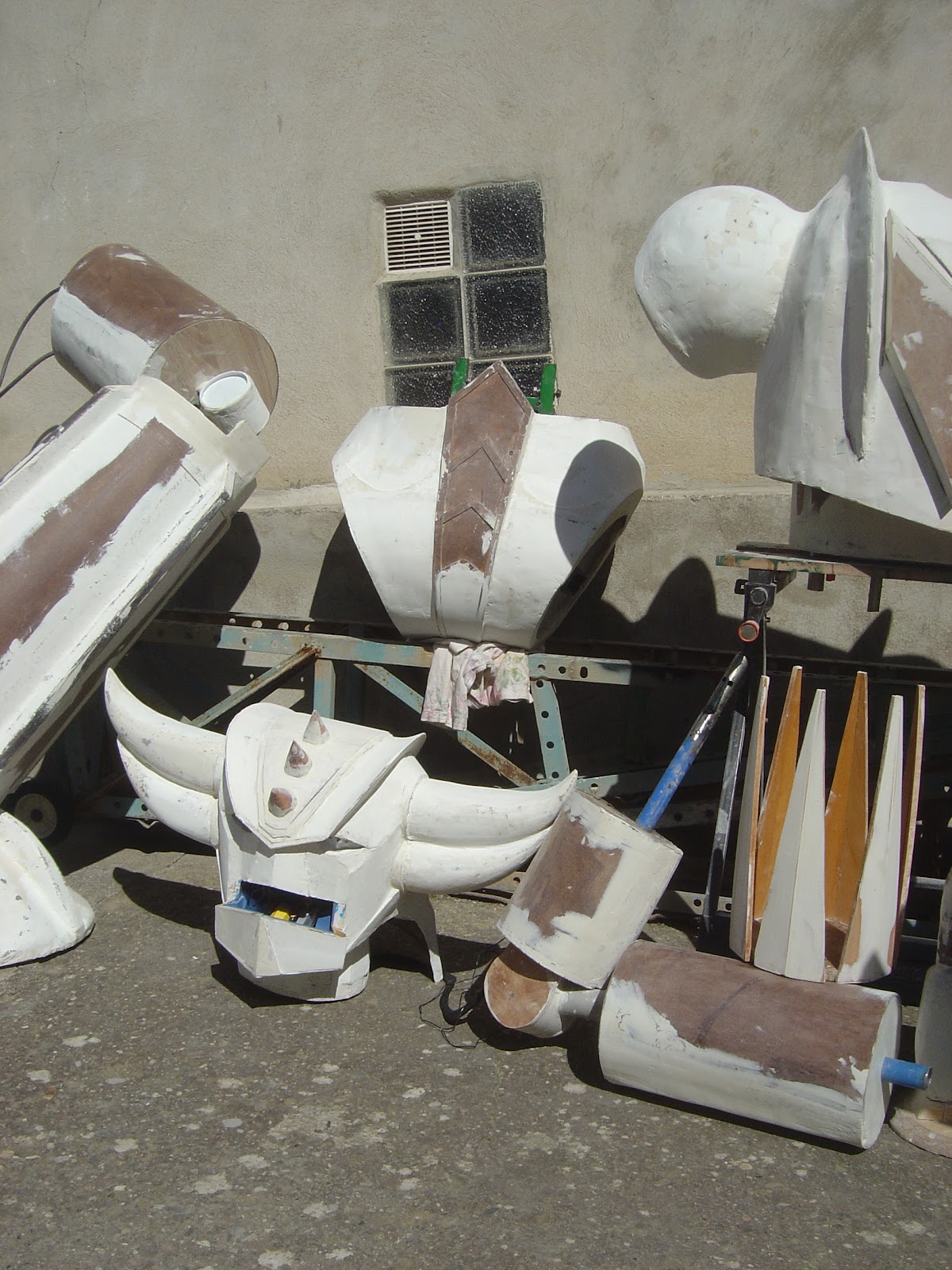

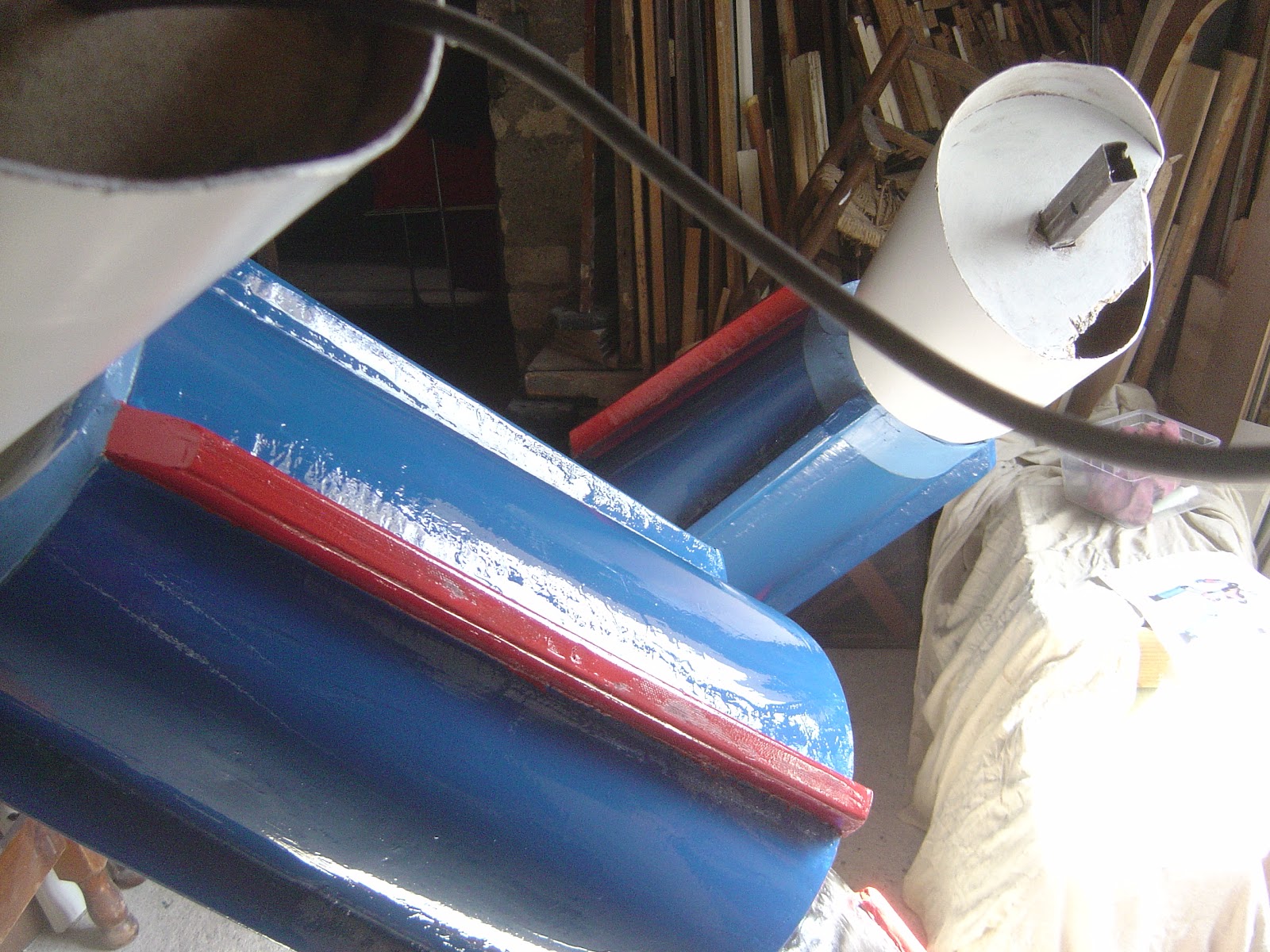

Les jambes

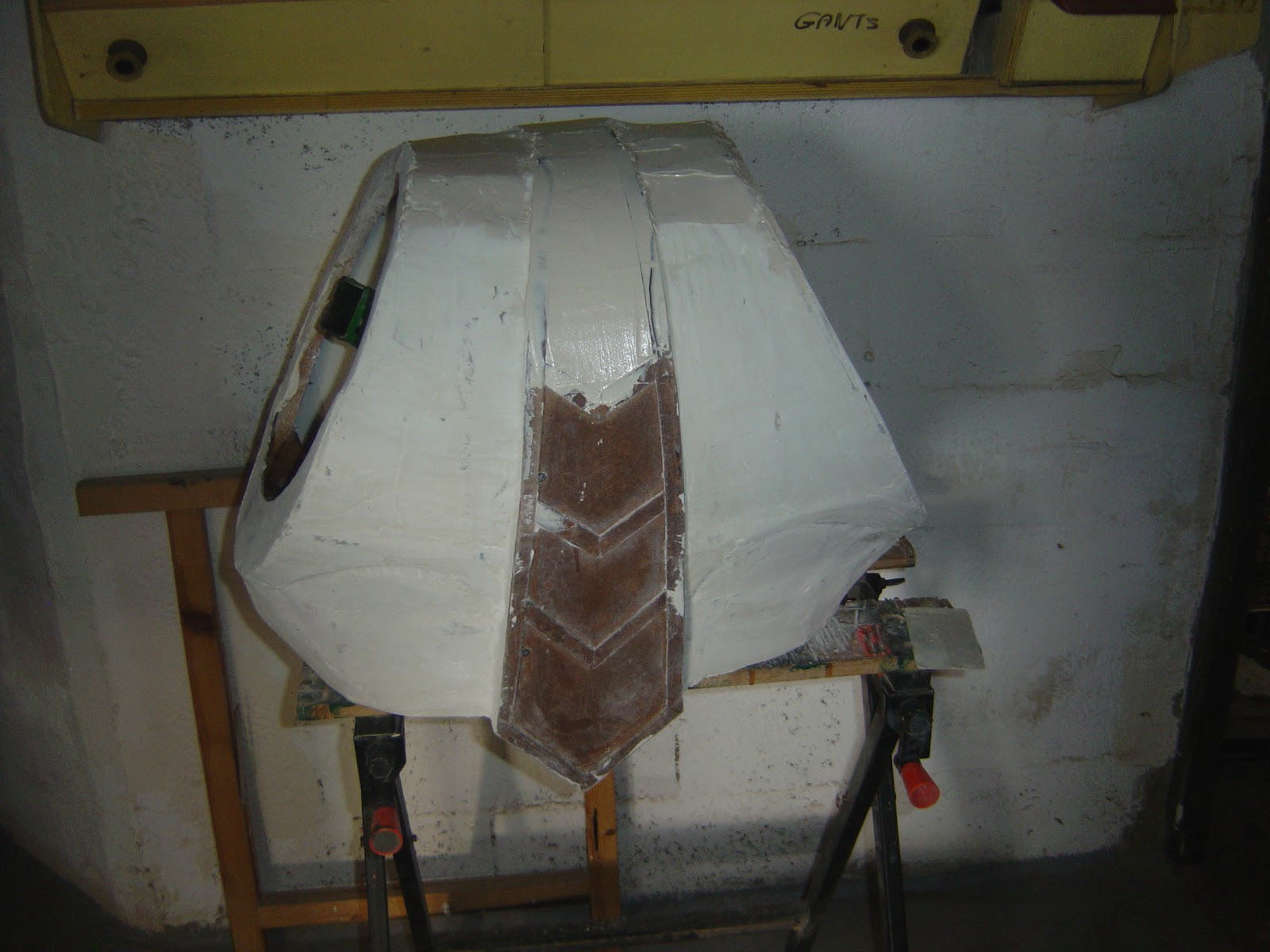

La culotte

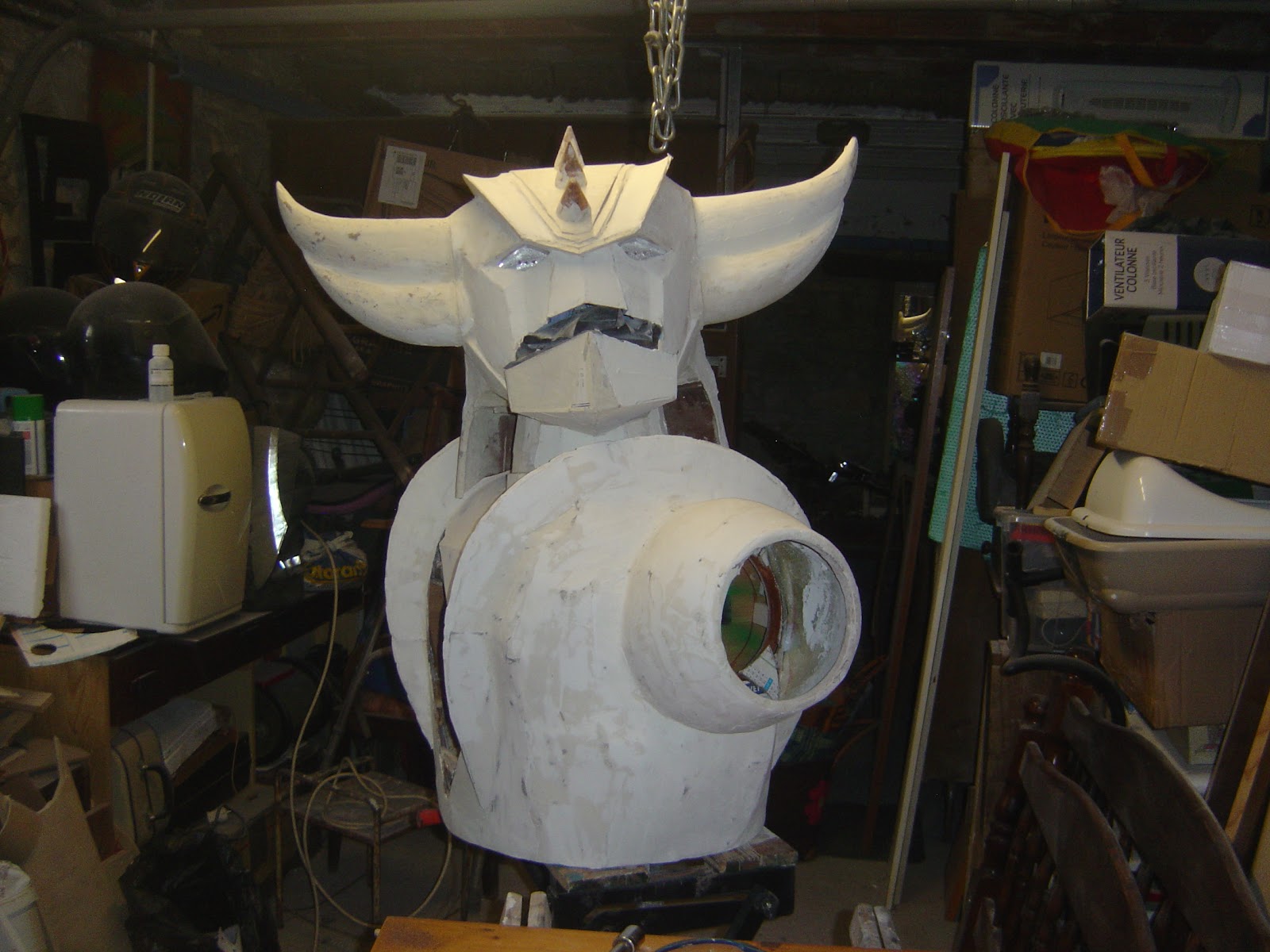

Le corp

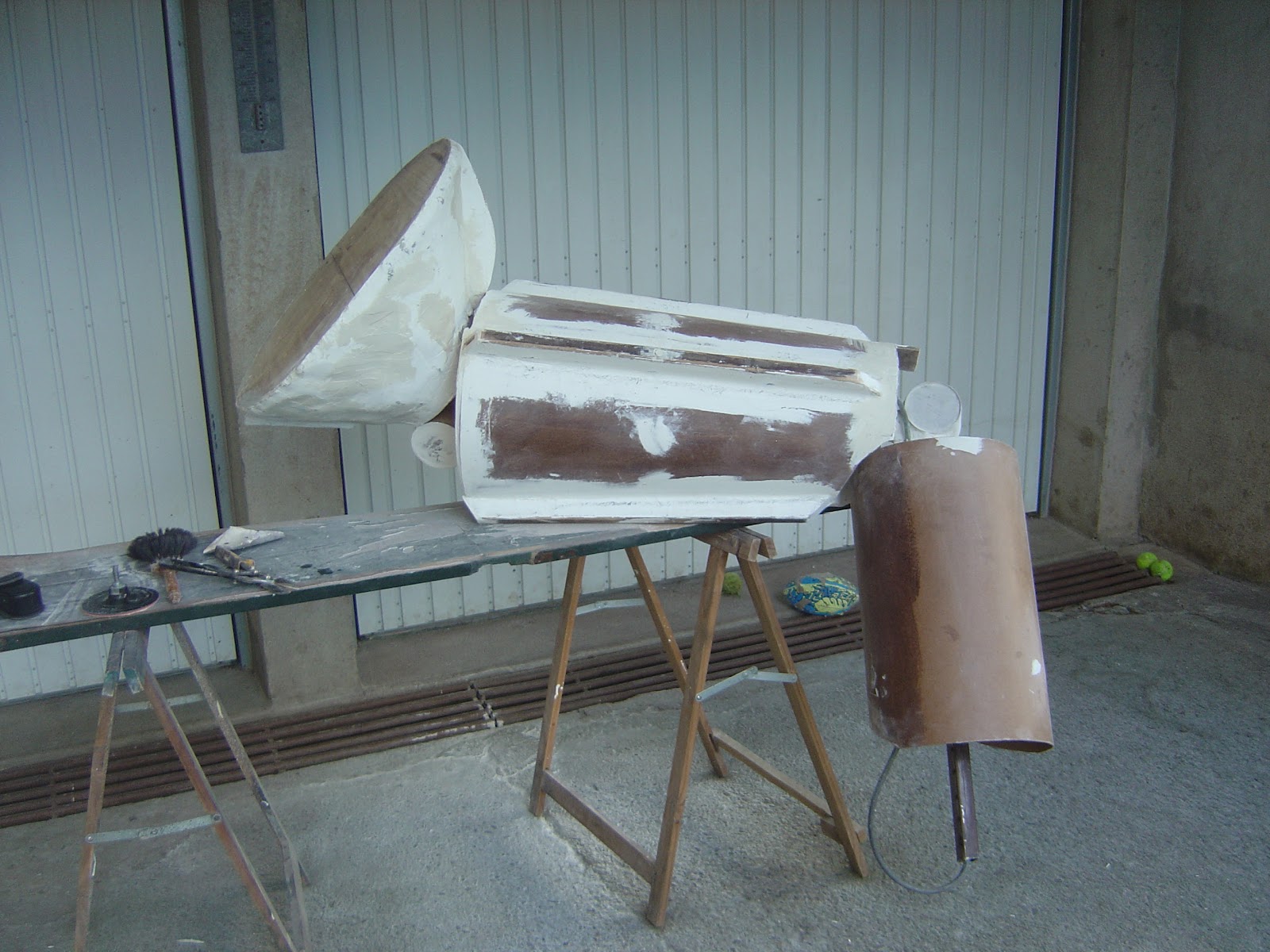

Les bras











Les mains

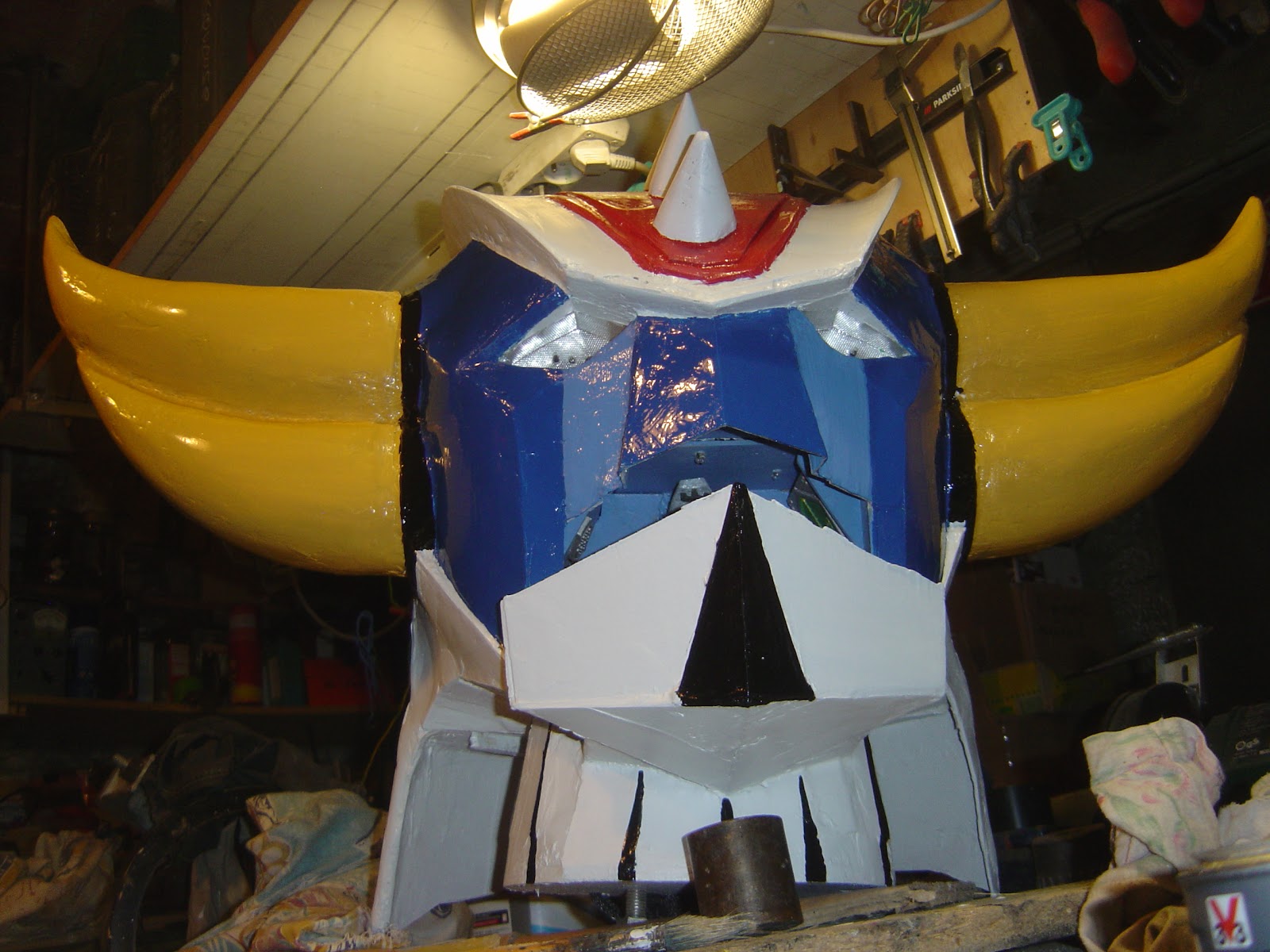

La tête







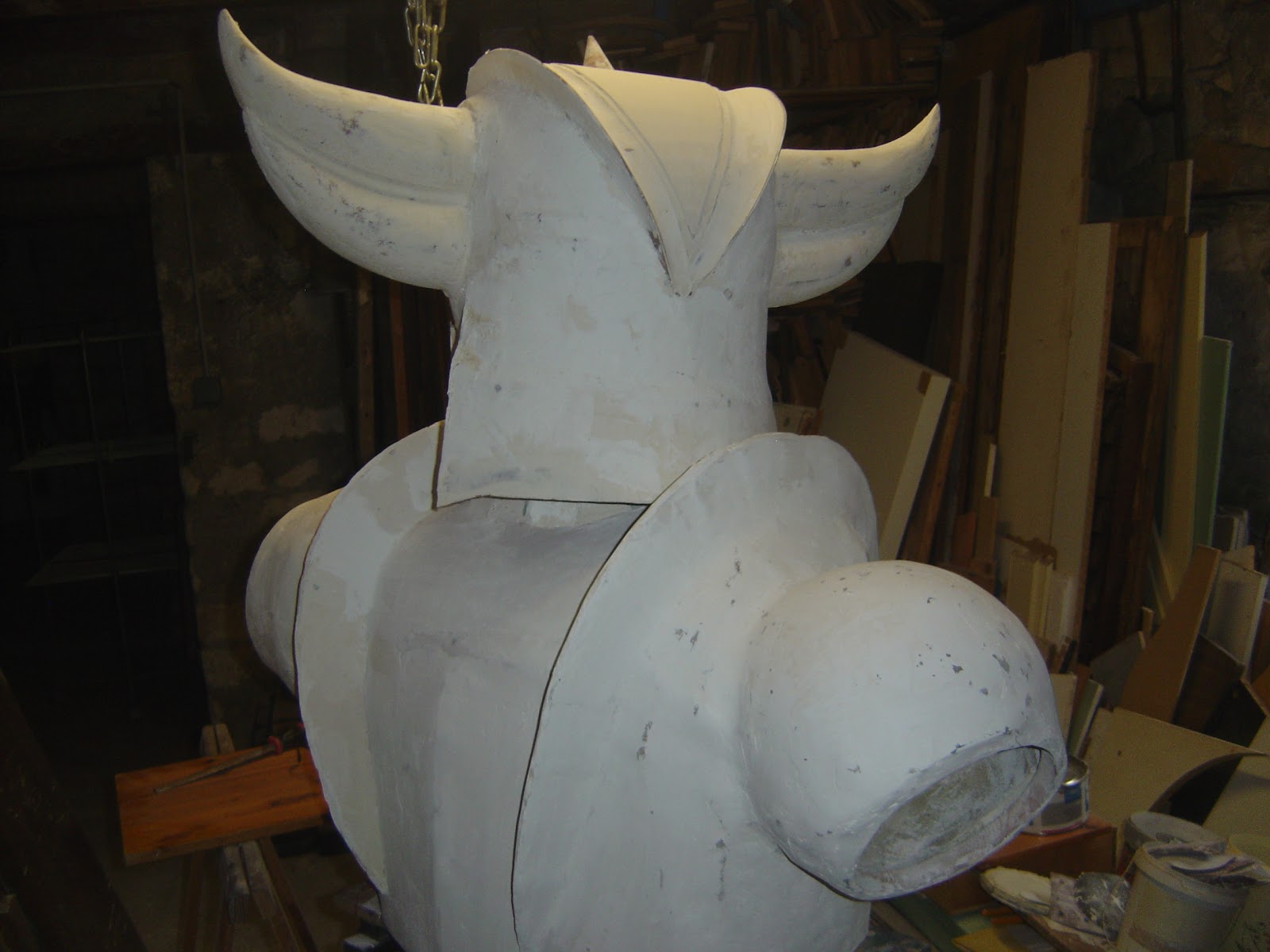

Le montage à blanc

pour voir les dernière modification a faire si besoin



GOLDORAK maquette  statut 1/10

GOLDORAK maquette  statut 1/10



GOLDORAK maquette  statut 1/10

GOLDORAK maquette  statut 1/10


                                          GOLDORAK maquette  statut 1/10


Au vue du montage a blanc j'ai décidé de rectifier la position du bras gauche en déviant le fulguropoing ver l'avant cela permetras d''amelioré la stabilitée de l'enssamble  je vais également r'ajouter un stabilisateur au pied gauche dans le même but

Réalisation de la trainée du fulguropoing

Plaque de plexy avec relief la forme est donné avec un pistolet thermique, puis avec de la résine de coulée légèrement teinté de jaune j'agrandi la base






              La fumé et faite avec de la garniture pour coussin

Afin de la rendre plus solide je la vaporise de colle en bombe


Des leds sont disposés sous la fumée et a l'intèrieur de la trainée








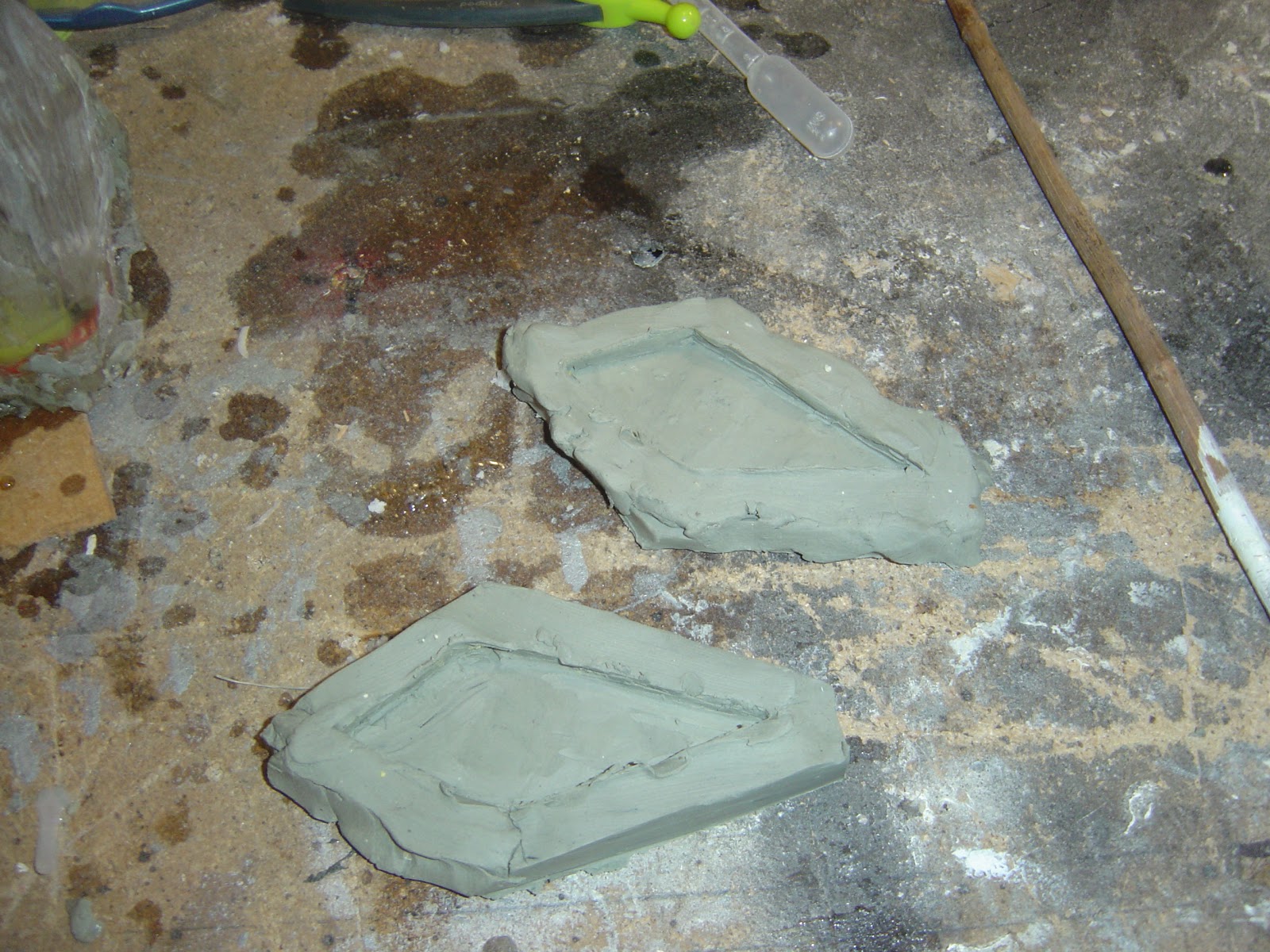

Les yeux

en résine de coulé



une fois peint avec de la peinture vitrail  jaune


Alimentation 12v et boite de derivation pour les branchements


L'enssembles des pièces

GOLDORAK maquette  statut 1/10

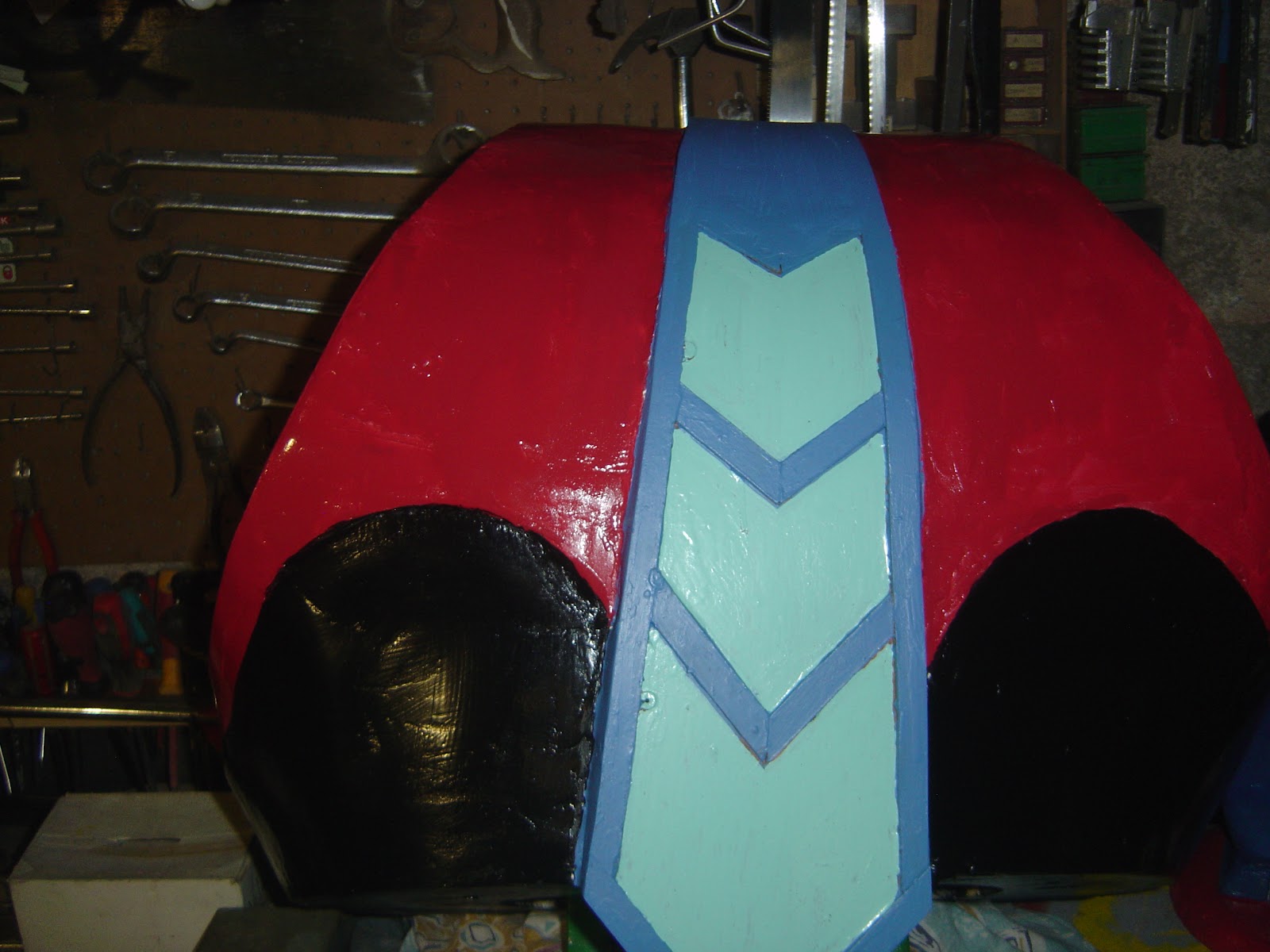

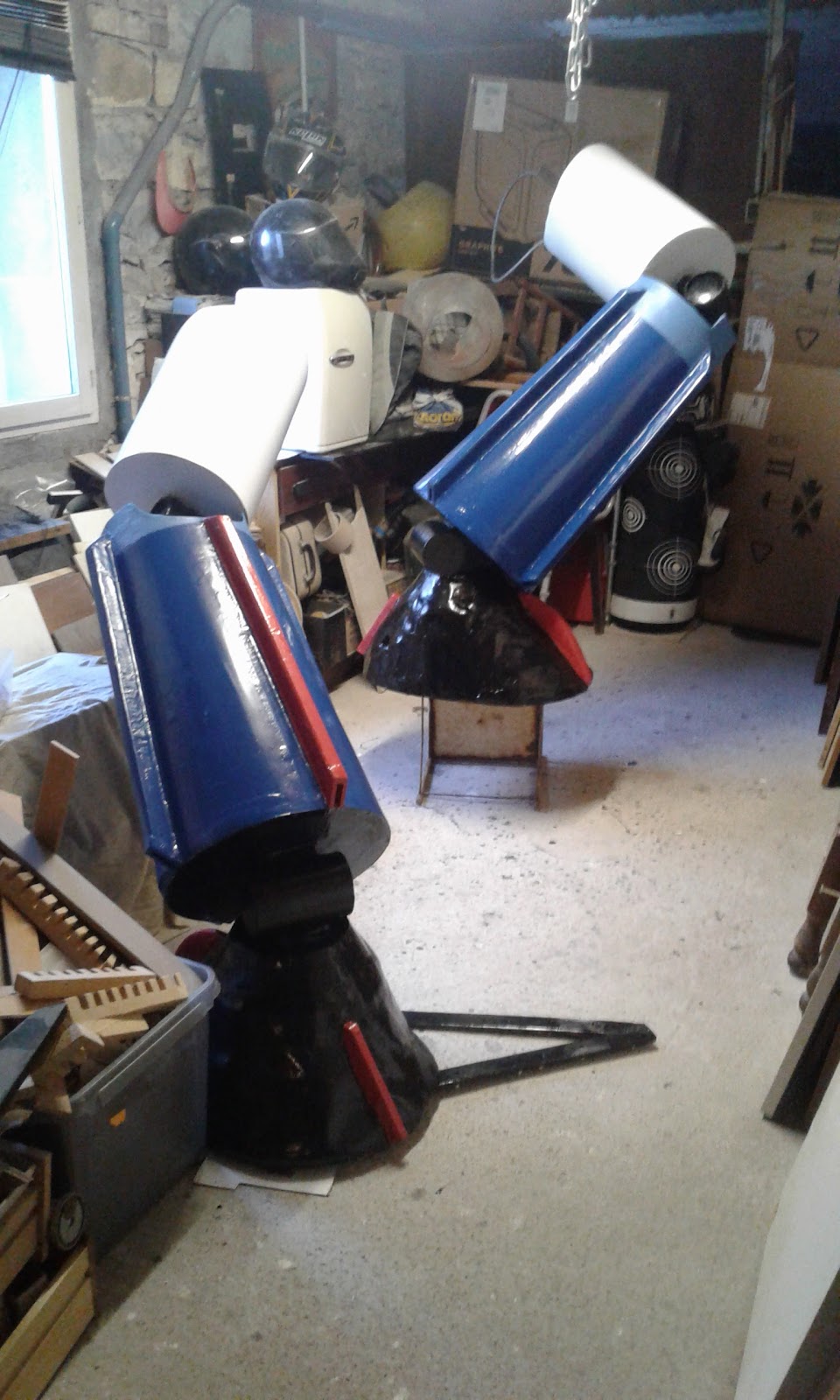

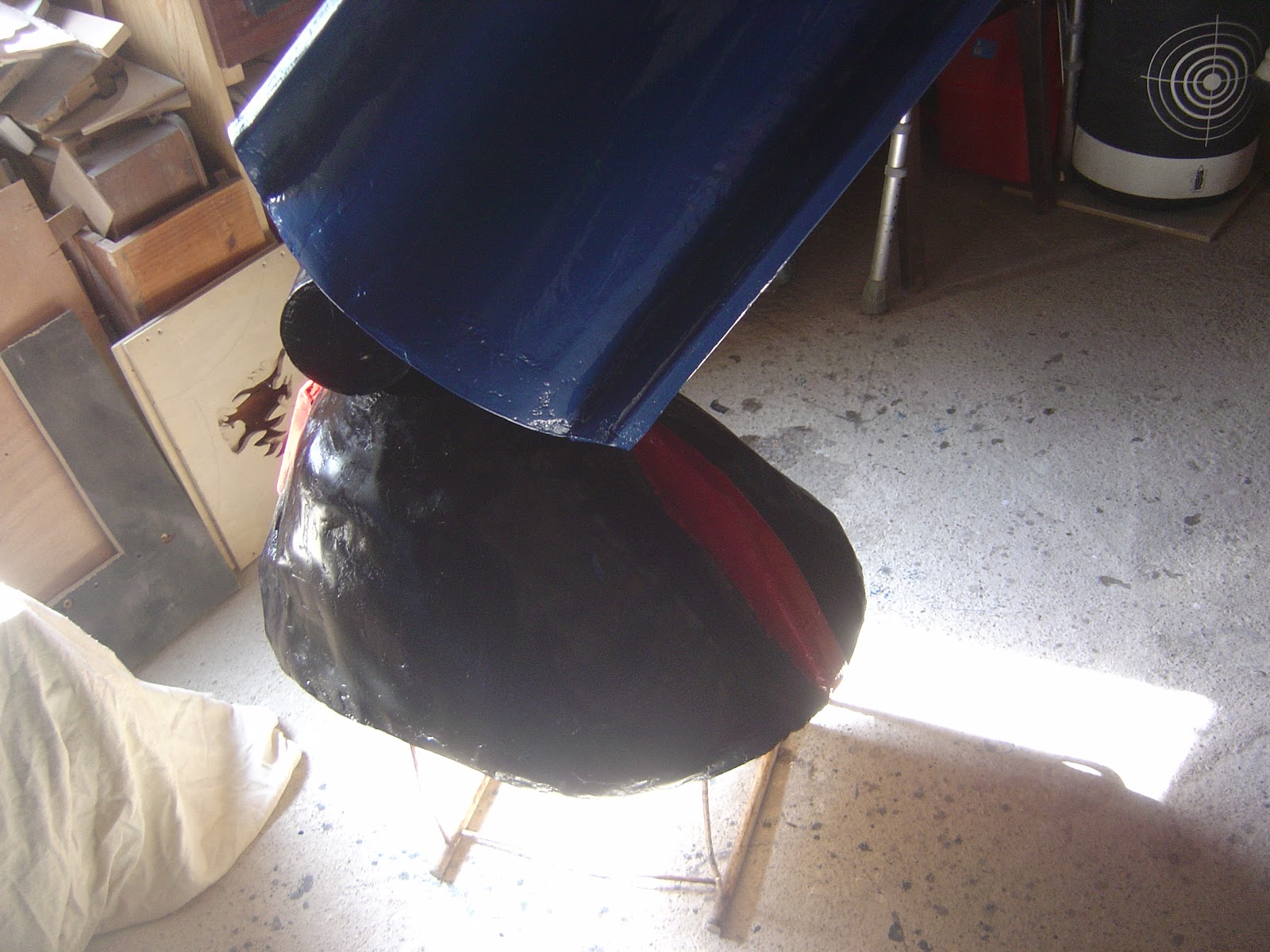

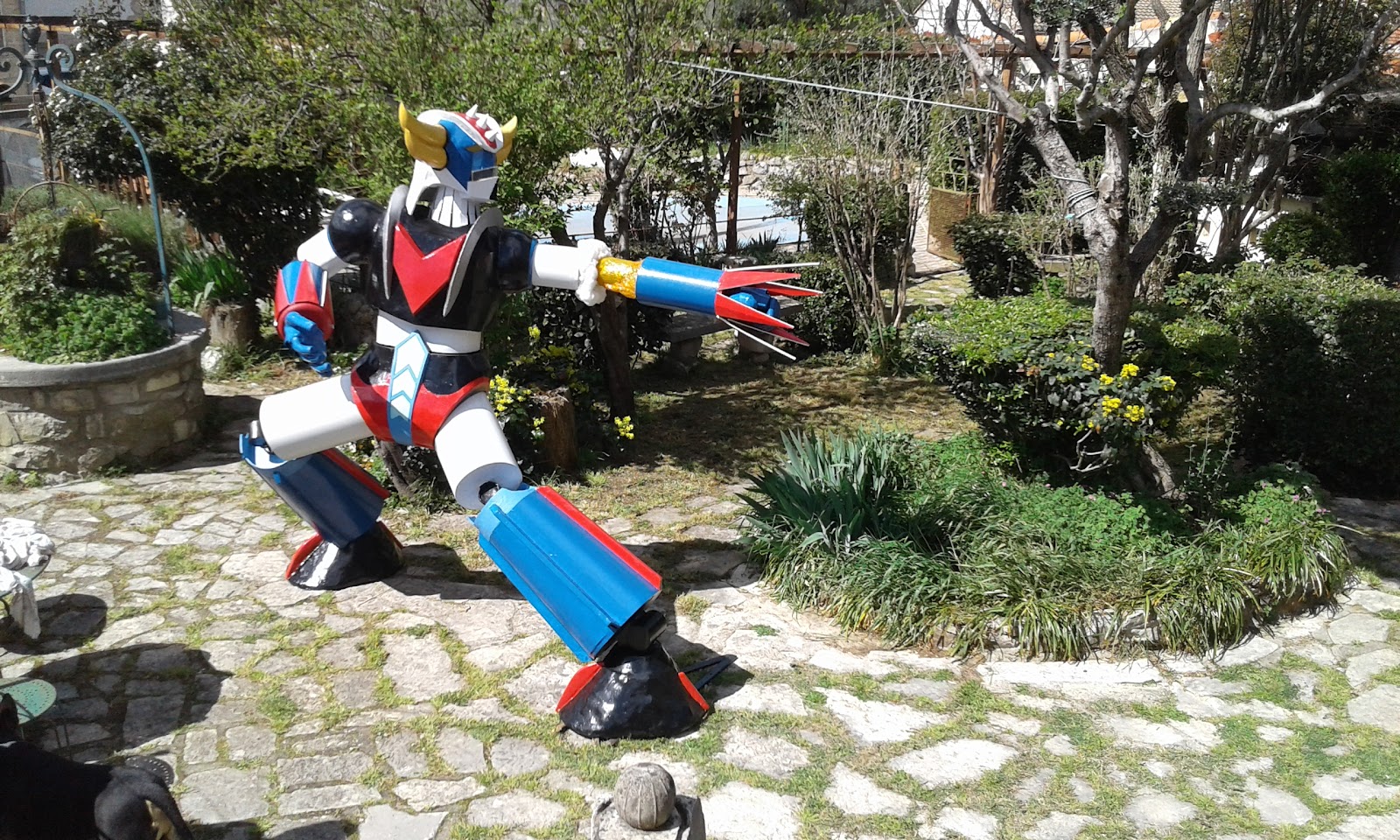

La peinture

environ 35 heures
