jeudi 26 octobre 2023

la table de jeus de Déjarik


Le schéma de base

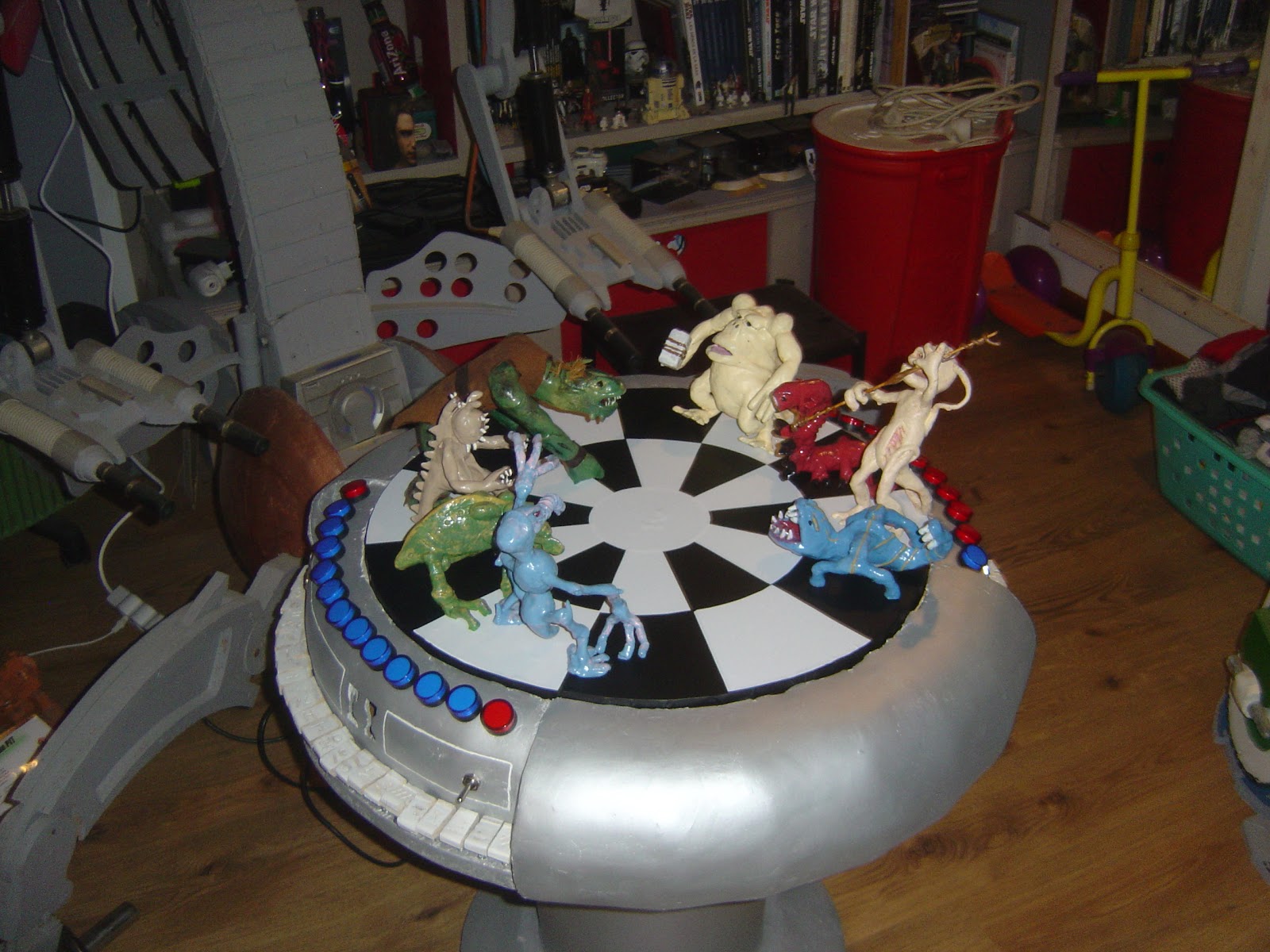

table de jeu déjarik star wars


 plateau base en bois


 pour la colone du pied de la table j'utilise un vieux tabouret coffre en mètal


 prise d'alimentation gènèrale   rècupèrèe sur une anciéne alim de pc



 la base du pied deux rondelles de bois colle entre elles
puis mise en forme à la meuleuse avec un disque de ponçage



table de jeu déjarik star wars



table de jeu déjarik star wars

la base de la forme arrondie est faite avec un tube en carton decoupe et fixe sur la base de la table en bois



table de jeu déjarik star wars


 utilisation de carton sur les base de bois pour l'arrondi

table de jeu déjarik star wars

table de jeu déjarik star wars

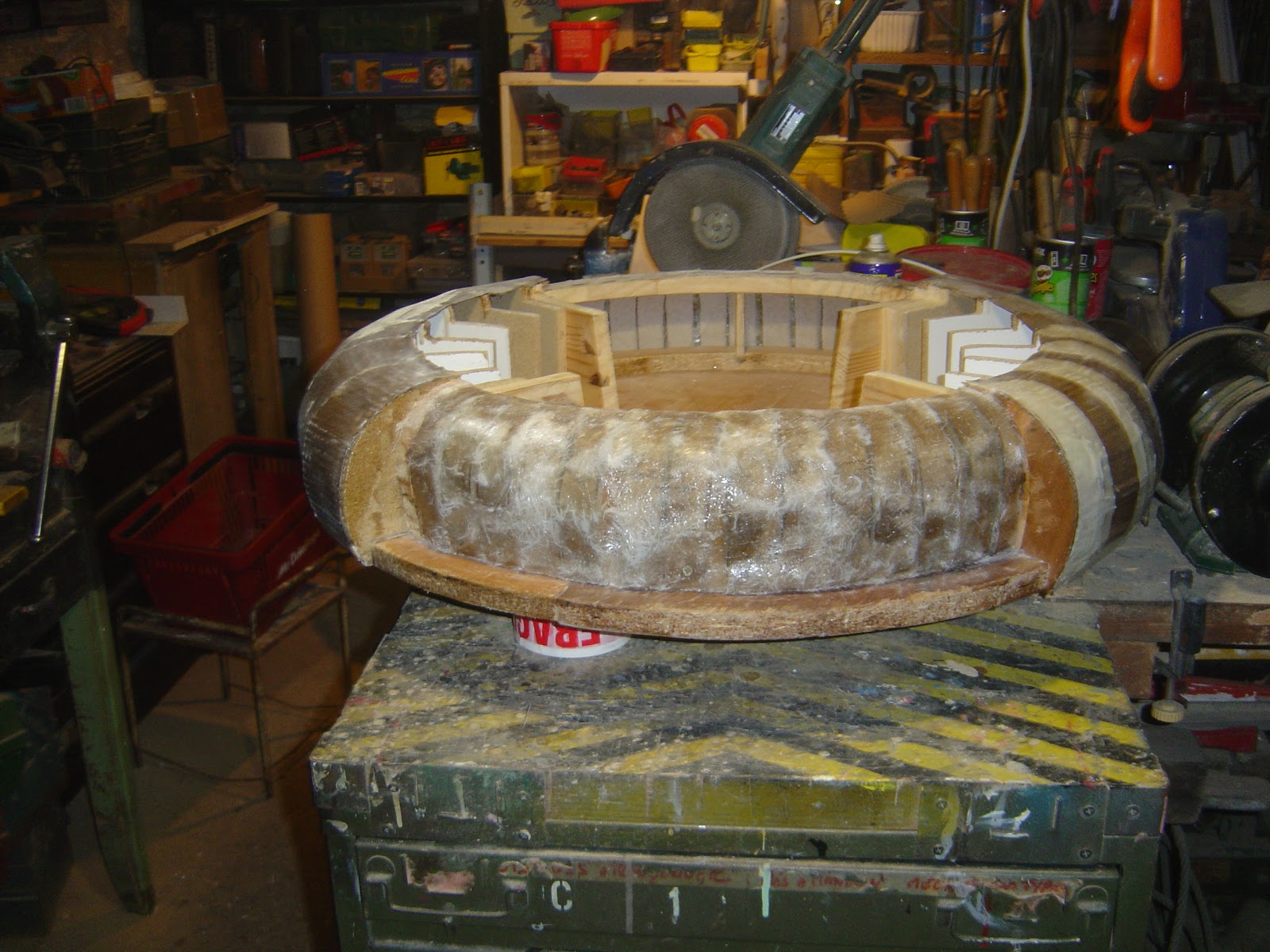

 le carton er recouvert de resine et de fibre de verre pour rendre l'enssemble solide

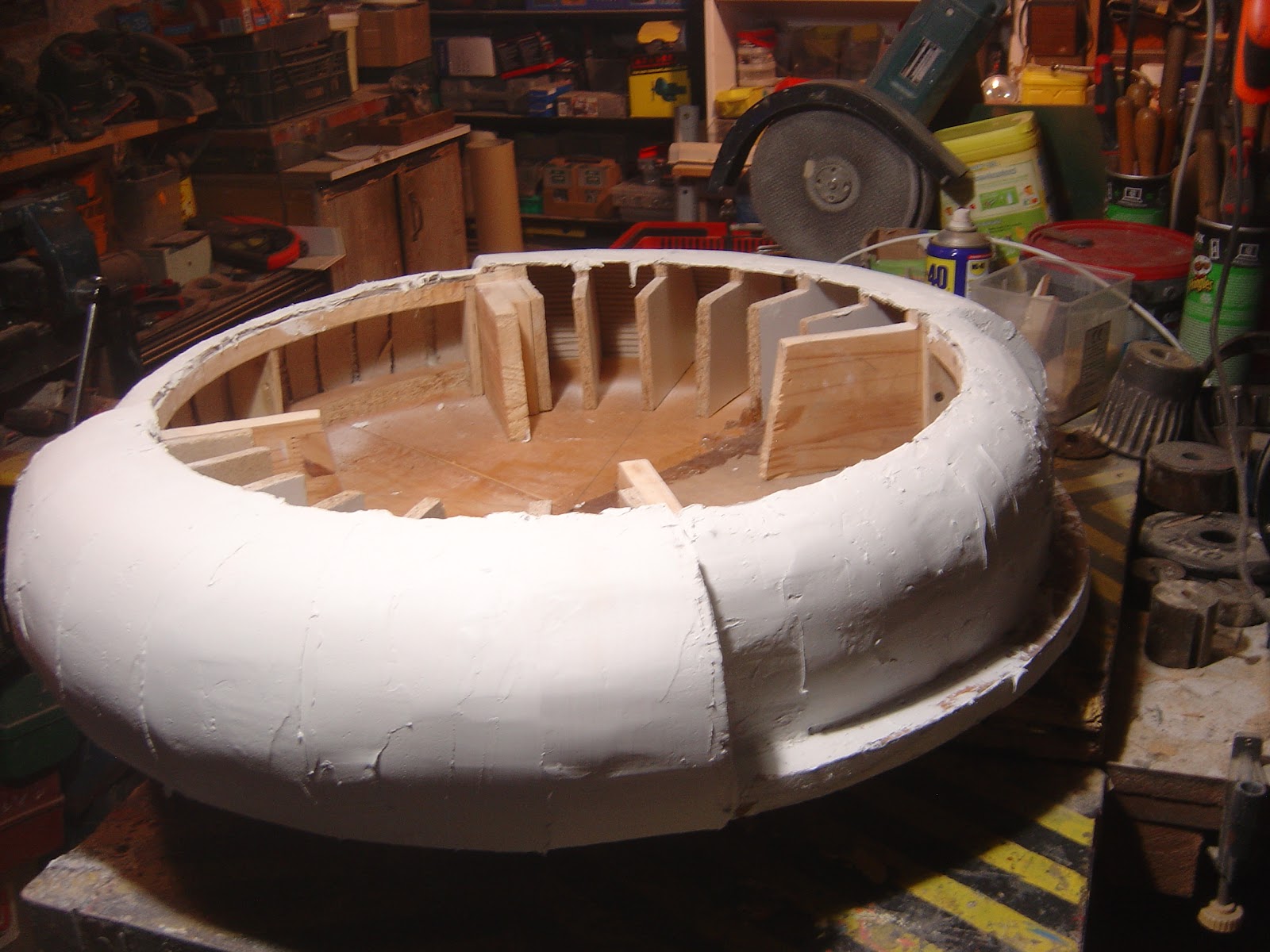

 passage de couche d'enduis de finition de carrossier tout support

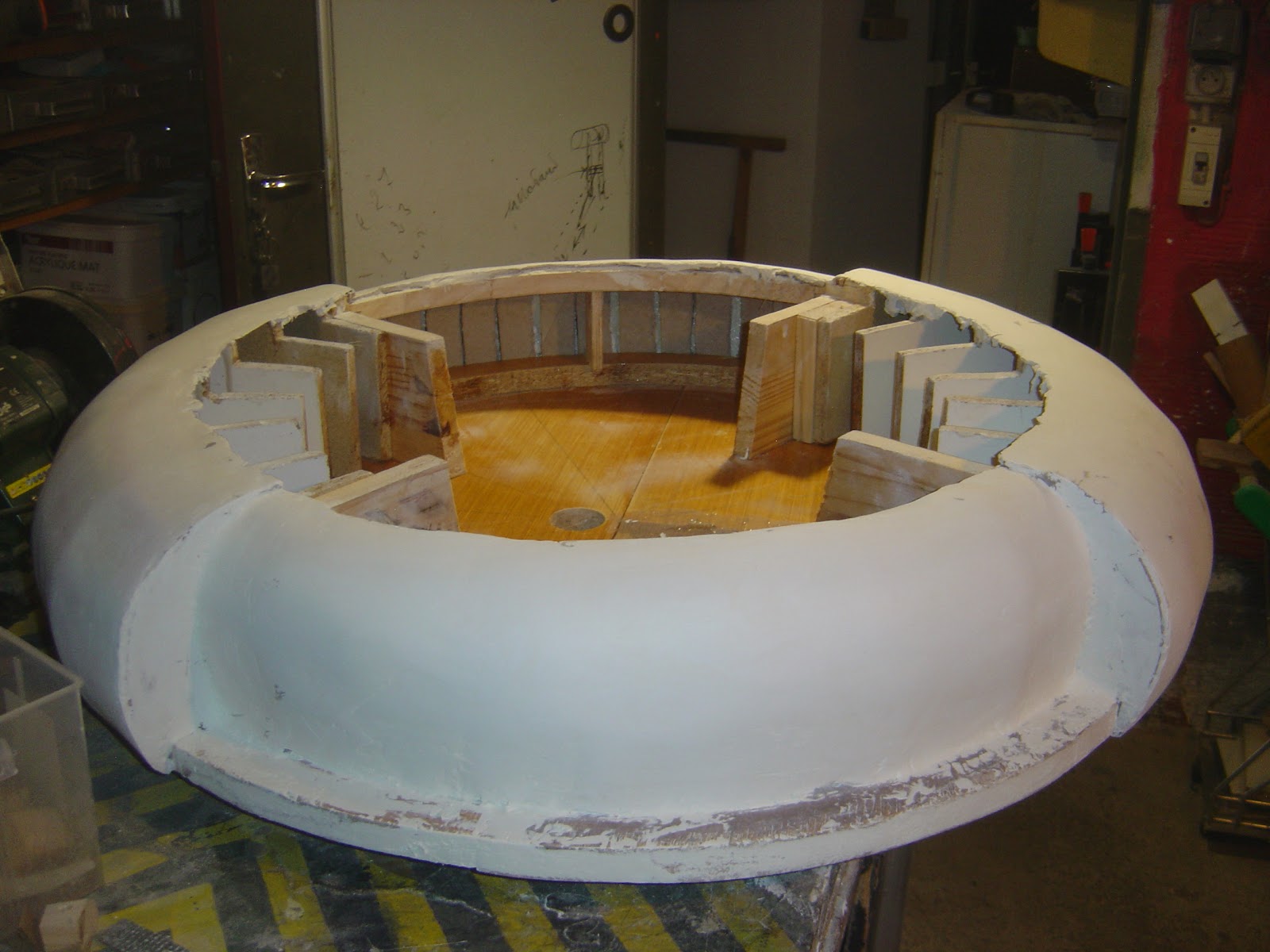

alterner couche d'enduis et ponçage  plusieur foir pour atteindre le rendue souhaité

table de jeu déjarik star wars

table de jeu déjarik star wars


table de jeu déjarik star wars

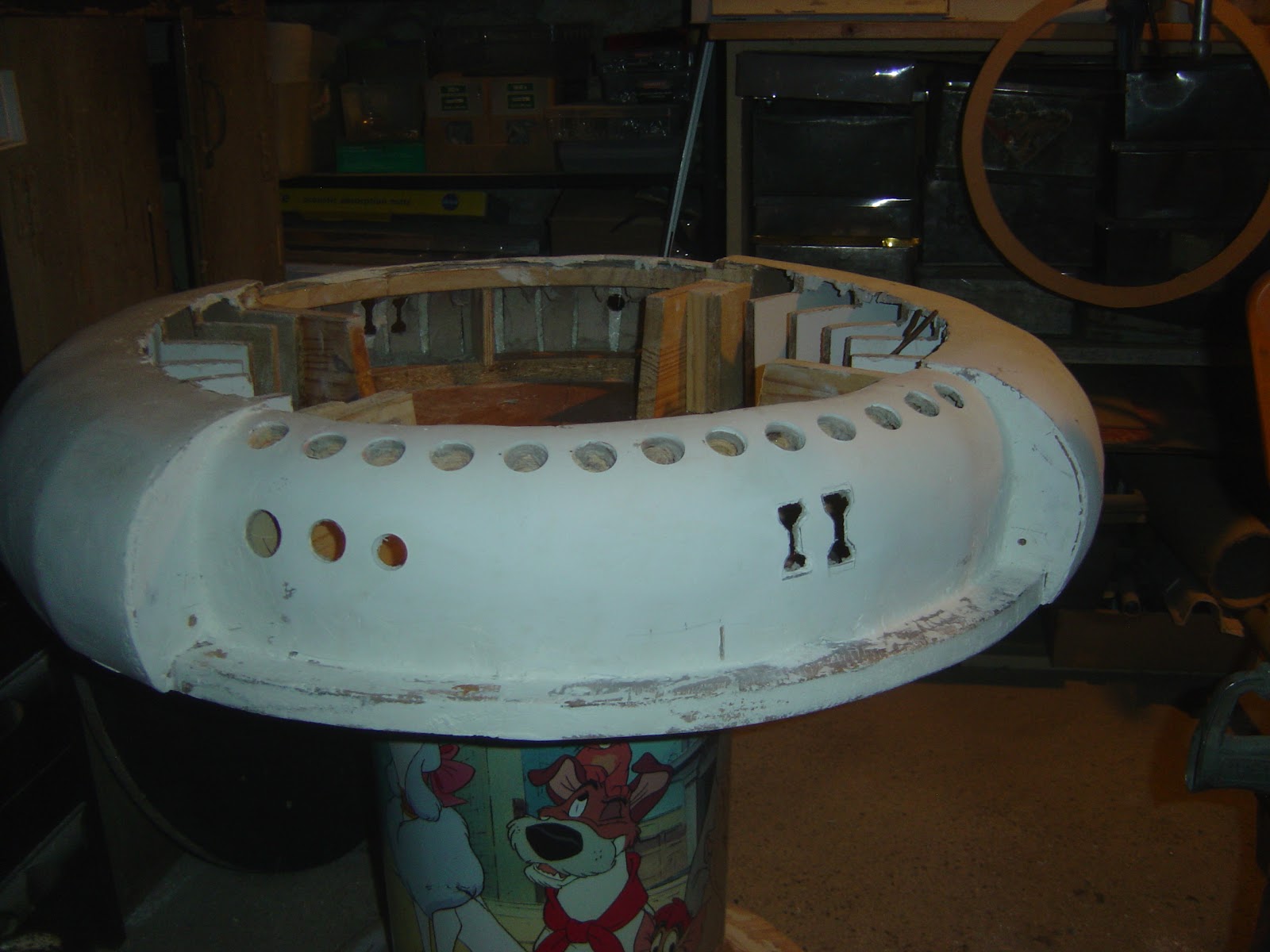

perssage des troups por les led et les interrupteurs

table de jeu déjarik star wars

table de jeu déjarik star wars

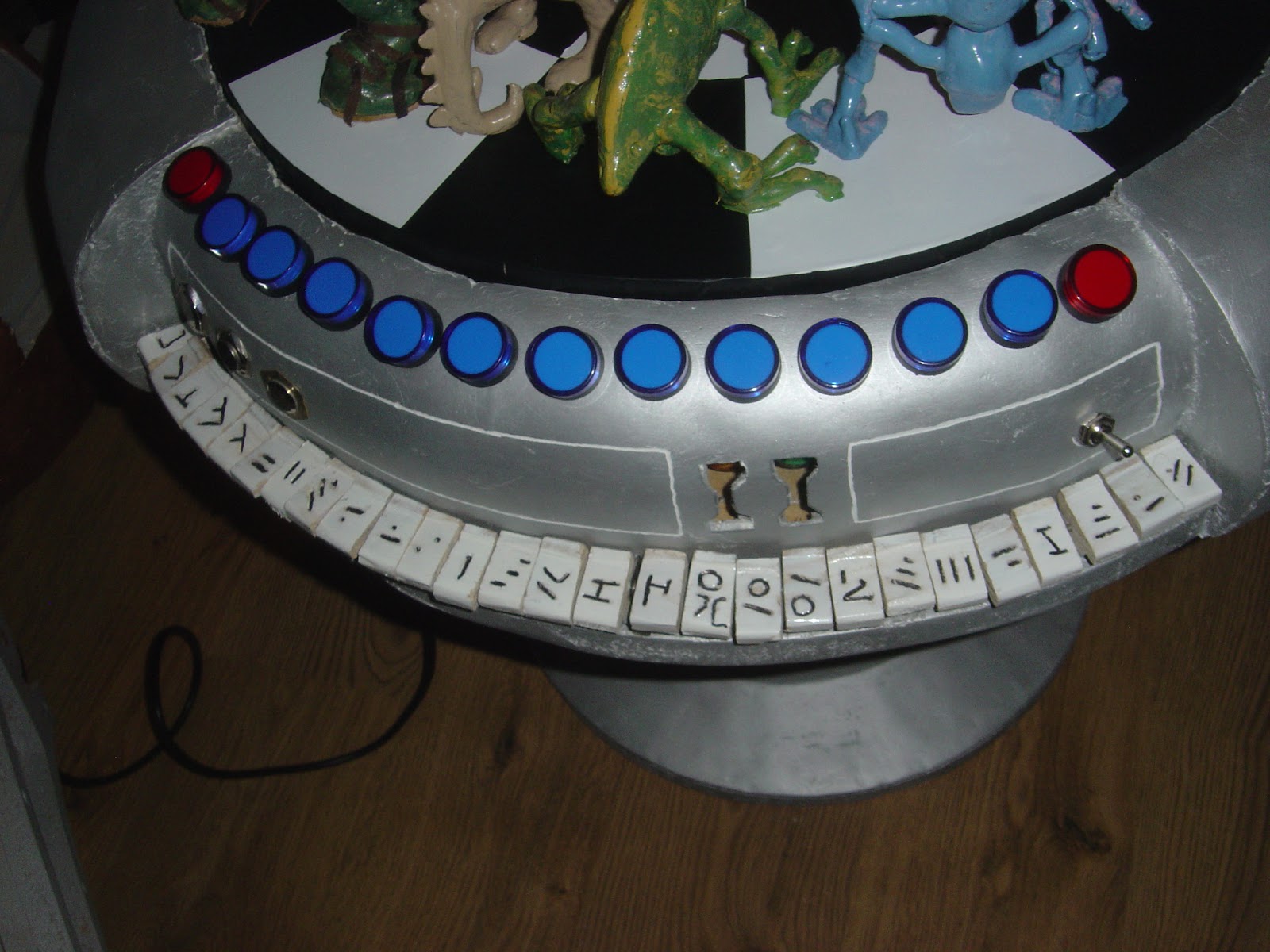

 j'ai utiliser des Lampe LED à montage sur panneau, alimentation électronique en iode, lampe de signalisation pilote, plastique AC, DC, 12V, 22 mm



table de jeu déjarik star wars

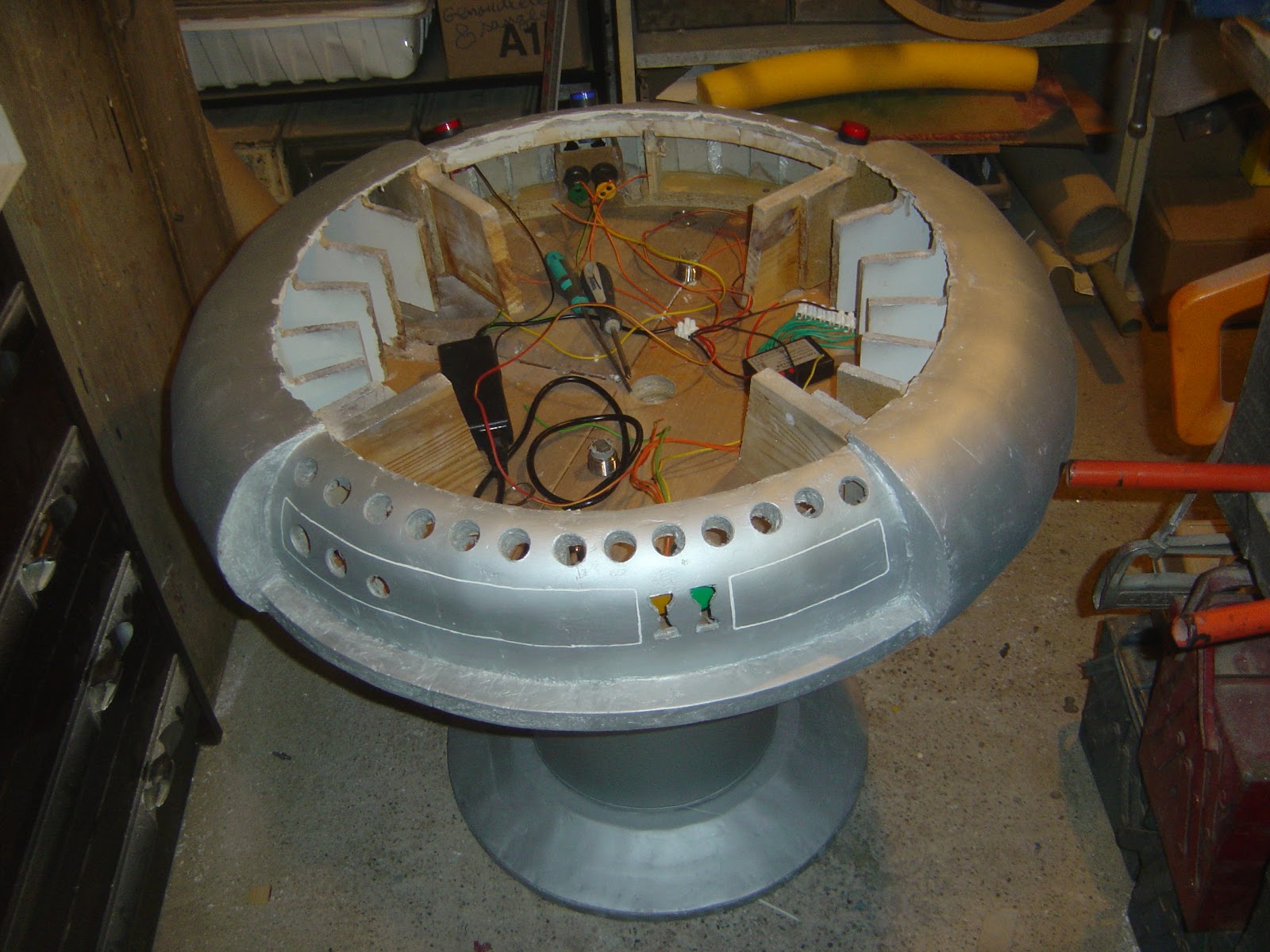

 comme transformateur 12 v j'ais utiliser une alim de pc portable

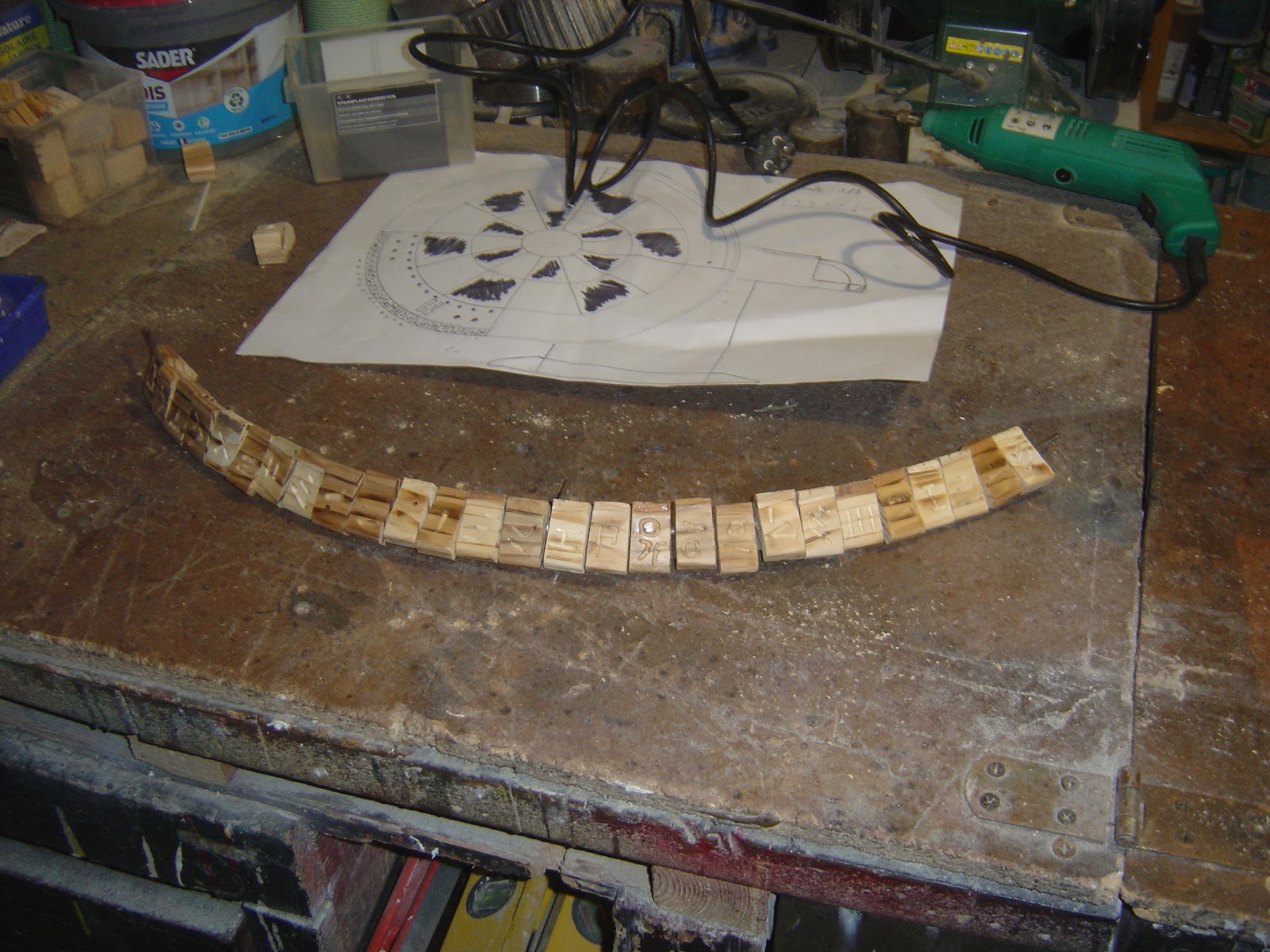

 les touches sont en bois fixées sur une tige en métal qui est encastrée sur les montant larèraus et maintenue au centre par un soutien fait avec une barette de mecano sous chaque touche un petit troups et fais afin d'y placer un petit ressort pris sur des èpingle à linge afin que les touche remonte seule lorsque on y appuis dessus


table de jeu déjarik star wars








table de jeu déjarik star wars

table de jeu déjarik star wars

table de jeu déjarik star wars

table de jeu déjarik star wars





table de jeu déjarik star wars

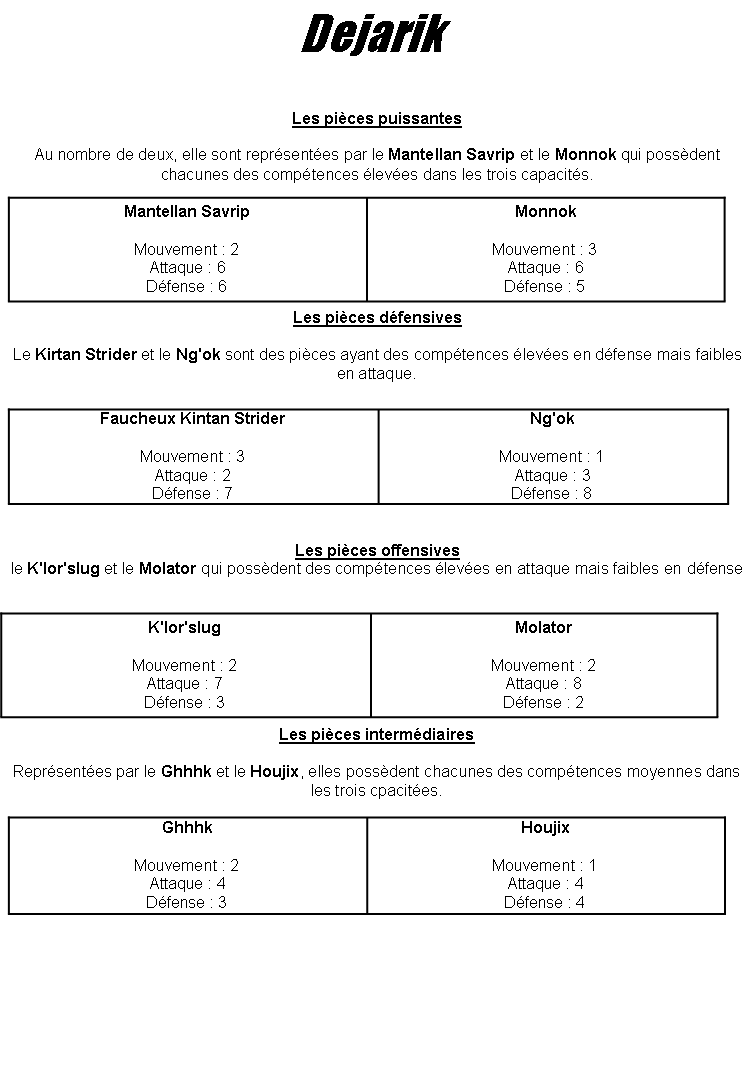

règle du jeu
